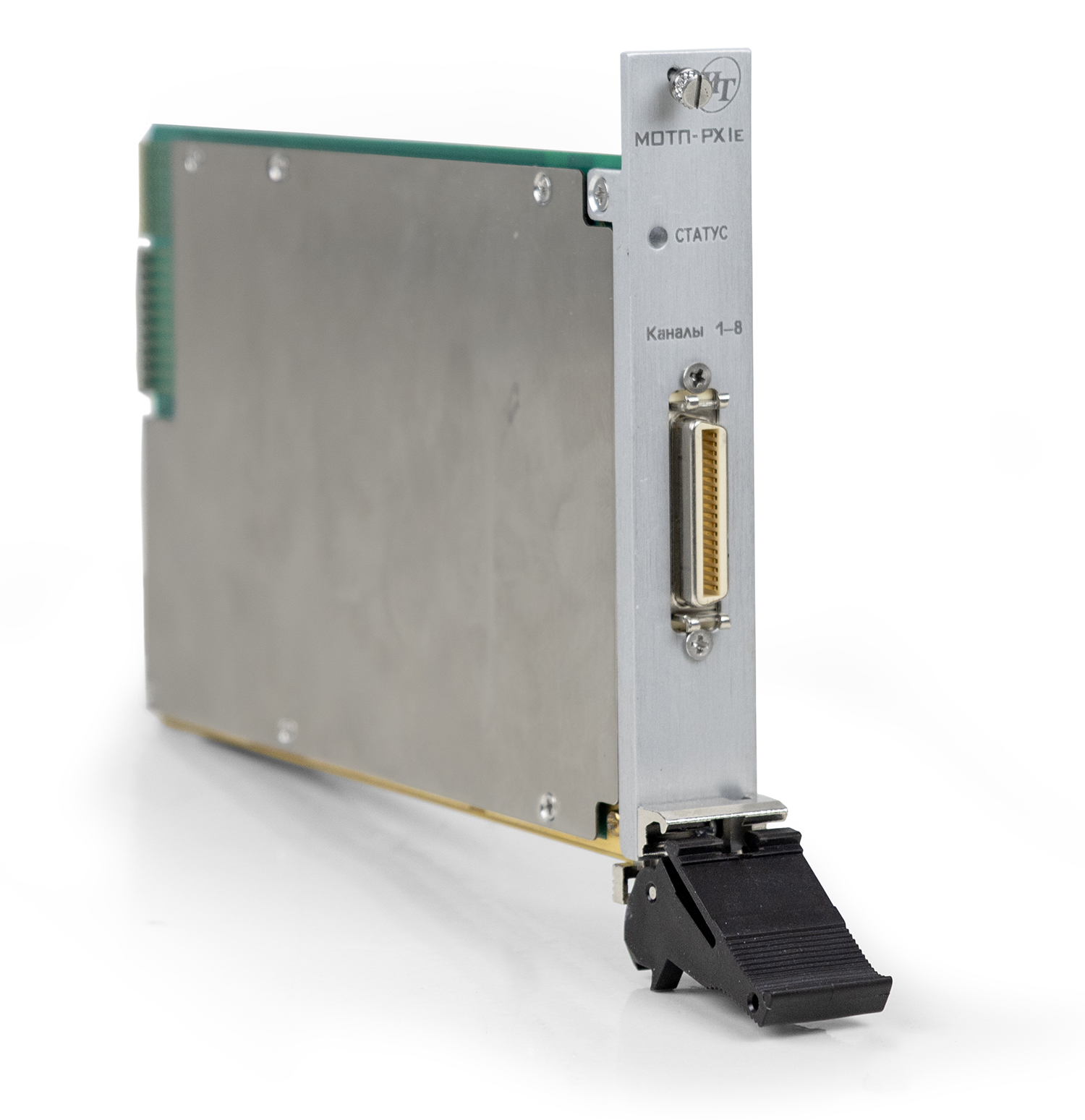

МОТП-PXIe
Наименование для заказа:
Источник постоянного тока МОТП-PXIe
Форм-фактор
PXIe;
Модуль МОТП-PXIe обеспечивает воспроизведение силы постоянного тока по 8 гальванически развязанным друг от друга и цепей управления каналам.
Цепи воспроизведения силы постоянного тока модуля гальванически развязаны от корпуса НМ. Модуль обеспечивает проверку основных технических характеристик в режиме самоконтроля.
Модуль может работать как в ОС Windows, так и в ОС Linux.
| Количество каналов: 8 гальванически развязанных друг от друга и цепей управления каналов | Диапазон воспроизведения силы постоянного тока: от -24 до 24 мА |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока*:
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока: ± (0,01 × Т) мкА, где Т – отклонение температуры окружающей среды от значения 18 °С (для интервала температур от 5 °С до 18 °С) или от значения 22 °С (для интервала температур от 22 °С до 40 °С) |
Шаг программной установки воспроизводимой силы постоянного тока:
|
Время установления выходного тока (время переходного процесса): не более 10 мс |
|
Максимальная активная нагрузка по выходу каждого канала формирования силы постоянного тока определяется по формуле:
RНмакс=17В/IНагр кОм, где Iнагр (мА) – устанавливаемое значение силы тока на выходе канала формирования силы постоянного тока |
Инструментальное смещение воспроизводимой силы постоянного тока, вызванное изменением сопротивления нагрузки в диапазоне от 0 до Rнмакс: не более 10 мкА |
| Максимальное напряжение на выходе каждого канала воспроизведения силы постоянного тока в режиме холостого тока: не более 28 В | Электрическая прочность изоляции гальванической развязки: не менее 200 В |
| Сопротивление изоляции гальванической развязки: не менее 20 МОм |
