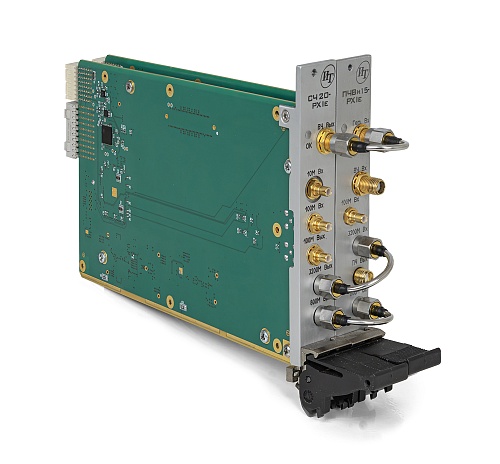

Программно-аппаратный комплекс Переносчик частоты вниз ПЧВН15 PXIe предназначен для переноса синусоидальных сигналов с аналоговой модуляцией (АМ, ЧМ, ФМ, ИМ) или без модуляции с входной частоты в диапазоне от 100 КГц до 15,5 ГГц на промежуточную частоту 150 ± 75 МГц.
Функции комплекса
Область применения комплекса – радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.
Принцип действия прибора основан на супергетеродинном переносе сигнала из области высоких частот на промежуточную частоту.
Состав комплекса
Комплект аппаратуры:

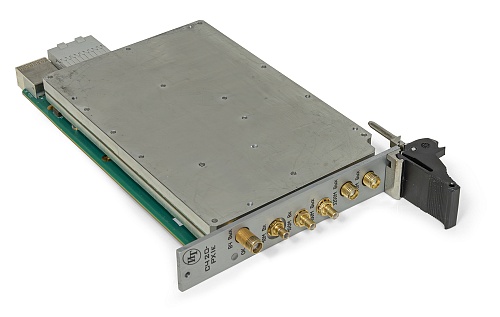

- Модуль Гетеродин СЧ20-PXIe

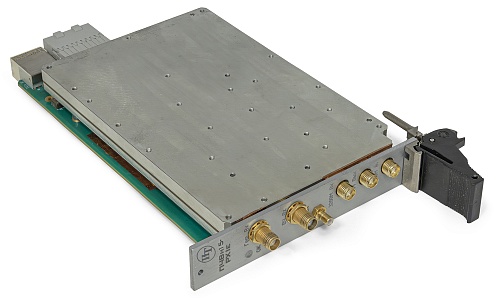

- Модуль Переносчик вниз ПЧВн15-PXIe
Комплект программного обеспечения:
- Библиотека управления (API)
- Программная панель управления
| Диапазон входных частот: от 30 КГц до 15,5 ГГц |
Спектральная плотность мощности собственного фазового шума при переносе сигнала с 5 ГГц:
|
| Диапазон выходных частот: 150 ± 75 МГц | |
| Режим прямого прохождения сигнала: от 30 КГц до 300 МГц | |
| Мгновенная полоса переноса по уровню -3 дБ: 150 МГц | |
Нестабильность частоты внутреннего опорного генератора:
|
Диапазон установки уровня аттенюатора выходной мощности: -60 дБ до 0 дБ |
| Разрешение по уровню устанавливаемой на выходе мощности: 0,5 дБ |
Пределы допускаемой основной погрешности воспроизведения уровня мощности**
|
| КСВ входов и выходов: 1,5 |
*Модуль РСЧ PXIe является источником опорного сигнала высокой стабильности (включает в себя рубидиевый стандарт частоты и источники тактовых частот, синхронизированных ФАПЧ с кварцевым генератором и рубидиевым стандартом)
** при температуре от 10 °С до 30 °С
