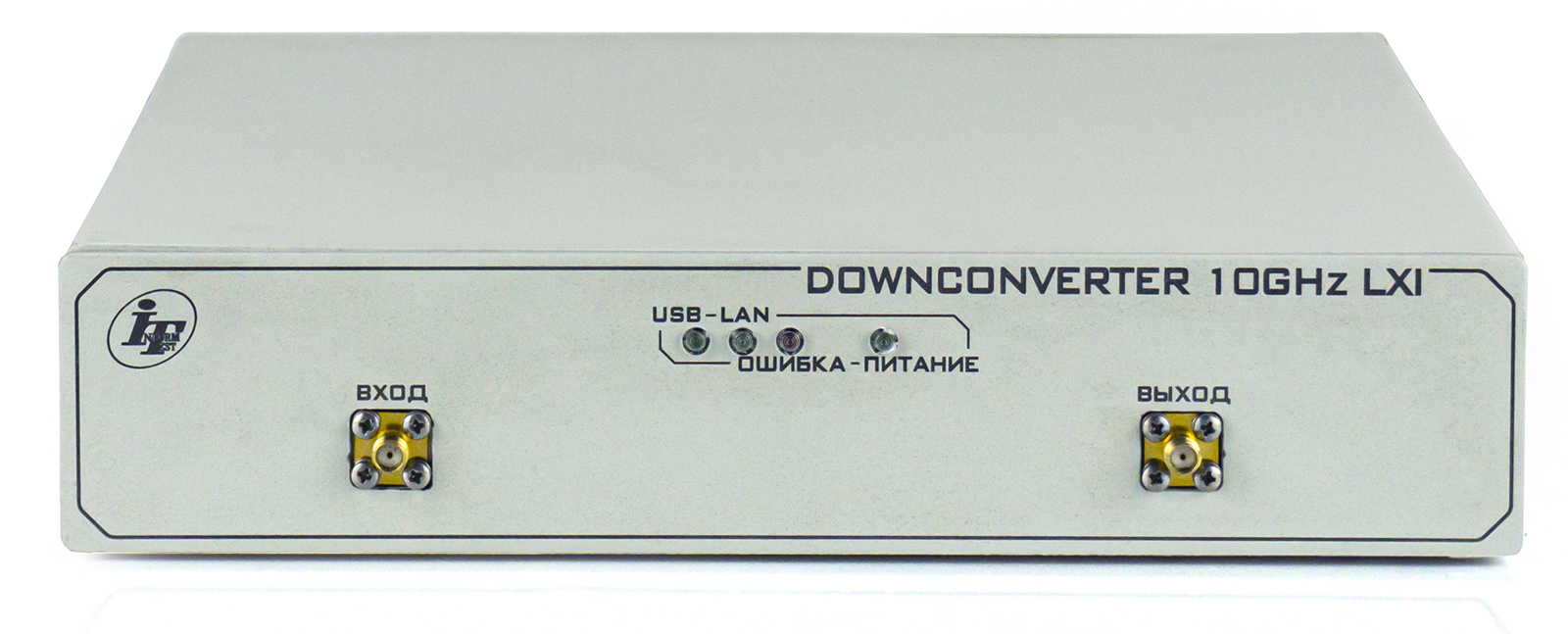

Преобразователь частоты вниз DOWNCONVERTER 10 GHz LXI

Преобразователь частоты вниз DOWNCONVERTER 10 GHz LXI
Заказать
Наименование для заказа: ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ DOWNCONVERTER 10GHz LXI
Заказать
Форм-фактор
LXI;
Диапазон входных частот
10 МГц - 10 ГГц;
Диапазон частоты выходного сигнала
10 - 400 МГц;

Прибор  DOWNCONVERTER 10 GHz первый и единственный российский преобразователь частоты вниз, выполненный в двух форм-факторах:

  • в виде модуля в стандарте VXI – DOWNCONVERTER 10 GHz VXI;

  • в виде самостоятельного настольного прибора в LXI исполнении – DOWNCONVERTER 10 GHz LXI.

Поэтому  DOWNCONVERTER 10 GHz может использоваться как в составе измерительных модульных систем, так и как самостоятельный лабораторный прибор.

DOWNCONVERTER 10 GHz осуществляет программно управляемый перенос вниз спектра шириной 150 МГц, поступающего на вход сигнала в диапазоне от 10 МГц до 10 ГГц. Перенос спектра осуществляется по супергетеродинному принципу с тремя ступенями переноса. Благодаря этому во всем рабочем диапазоне спектра достигаются высокие уровни подавления несущей частоты и зеркального канала. Также DOWNCONVERTER 10 GHz обладает уникальной возможностью, не имеющей аналогов среди приборов подобного типа – задавать значение промежуточной частоты входного сигнала в диапазоне от 50 до 400 МГц. Помимо этого, прибор позволяет передавать  входной сигнал частотой от 0,1 до 400 МГц напрямую на выход, без переноса. Благодаря этому, совместно с  DOWNCONVERTER 10 GHz  может быть использован широкий спектр диджитайзеров зарубежного и отечественного производства. Холдинг «Информтест» предлагает потребителям диджитайзеры собственной разработки МОС1, МОС2 и МОСЦ6, а также первый российский модуль приемо-передатчик  МТ, которые полностью совместимы с входными характеристиками DOWNCONVERTER 10 GHz. Совместно с диджитайзерами производства холдинга «Информтест» DOWNCONVERTER 10 GHz под управлением общей программной оболочки  составляет синтетический инструмент  – готовое решение для тестирования СВЧ устройств и каналов радиоприема.

Конструкция DOWNCONVERTER 10 GHz предполагает его использование в закрытых передвижных комплексах для полевых испытаний средств связи. Для этого в приборе были применены передовые решения для уменьшения фазовых шумов выходного сигнала в условиях повышенной вибрации и температуры. Прибор  имеет термостабилизированный генератор опорной частоты с возможностью выдачи сигнала опорной частоты. Также, предусмотрена возможность работы от внешнего опорного генератора.

Управляющее программное обеспечение DOWNCONVERTER 10 GHz выполнено в стандарте VXI Plug&Play и не зависит от варианта исполнения модуля. Программное обеспечение  позволяет производить автоматизированную калибровку и поверку основных характеристик прибора.

Перечисленные возможности DOWNCONVERTER 10 GHz делают его незаменимым прибором при построении измерительных систем для испытаний и проверки характеристик средств связи  различного назначения, радиолокаторов и других СВЧ систем.

Диапазон входных частот
от 10 МГц до 10 ГГц

Шаг перестройки центральной входной  частоты
50 МГц (от 50 до 10 000 МГц)

Диапазон частоты выходного сигнала (ПЧ)
от 10 до 400 МГц

Шаг перестройки частоты ПЧ:

  • в режиме «Прямого прохождения» – нет
  • в режиме «Переноса» – 25 МГц (от 50 до 400 МГц)

В режиме «переноса частоты» полоса пропускания по уровню минус 3 дБ относительно центральной частоты не менее ± 75 МГц

В режиме «прямого прохождения» полоса пропускания по уровню минус 3 дБ от 0,1 до 450 МГц.

Максимальный уровень входного/выходного сигналов
5 дБм (P1дБ)

Погрешность воспроизведения уровня выходного сигнала во всем рабочем диапазоне частот ± 1 дБ (типичное значение)

Диапазон регулировки уровня выходного сигнала
20 дБ

Шаг регулировки уровня 0,5 дБ

Максимальный уровень гармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 30 дБн

Максимальный уровень негармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 40 дБн

Уровень фазовых шумов:

  • -75 дБн/Гц   @100 Гц – 100 кГц
  • -100 дБн/Гц @ 1 МГц

Спектральная плотность мощности шума на выходе ПЧВВ  в диапазон от 0,01 до 1 ГГц  не более минус 120 дБ/Гц

Значение входной/выходной опорной частоты
100 МГц

Долговременная относительная нестабильность частоты внутреннего опорного генератора:

  • за сутки – не более ± 2 × 10-8
  • за год – не более ± 2 × 10-7

Диапазон программной подстройки опорной частоты внутреннего генератора не менее ± 5 ×  10-7

КСВН входа не более 1,5

Масса 3,5 кг
