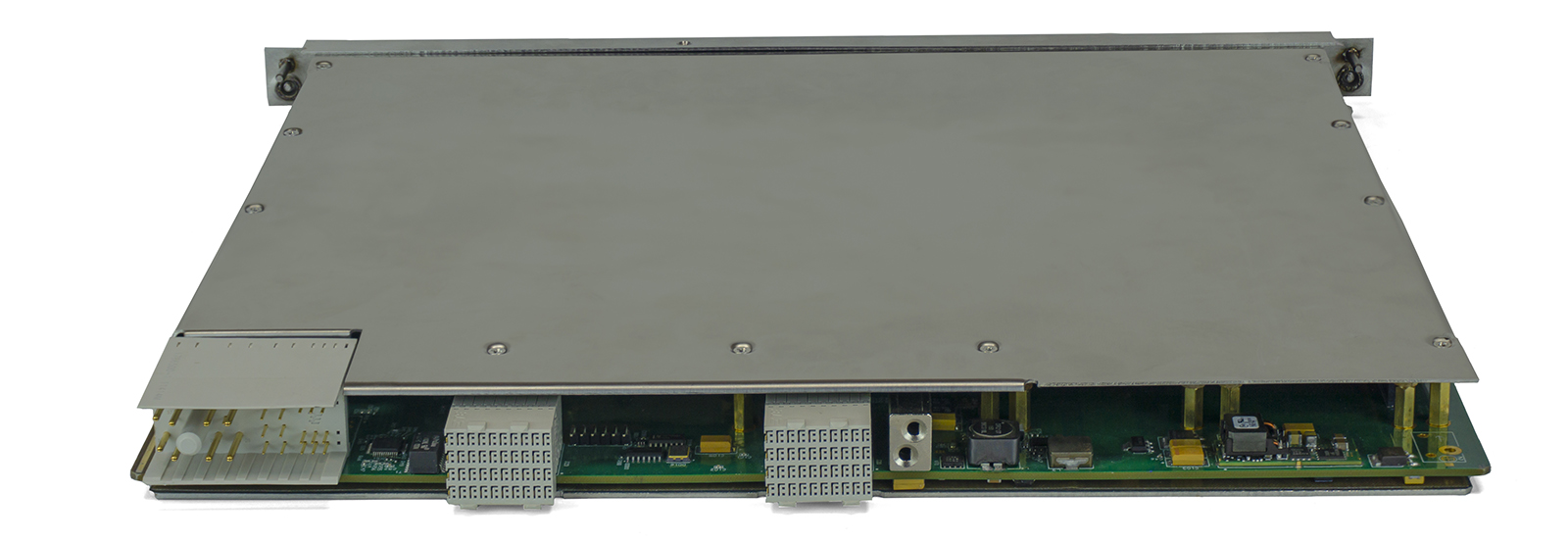

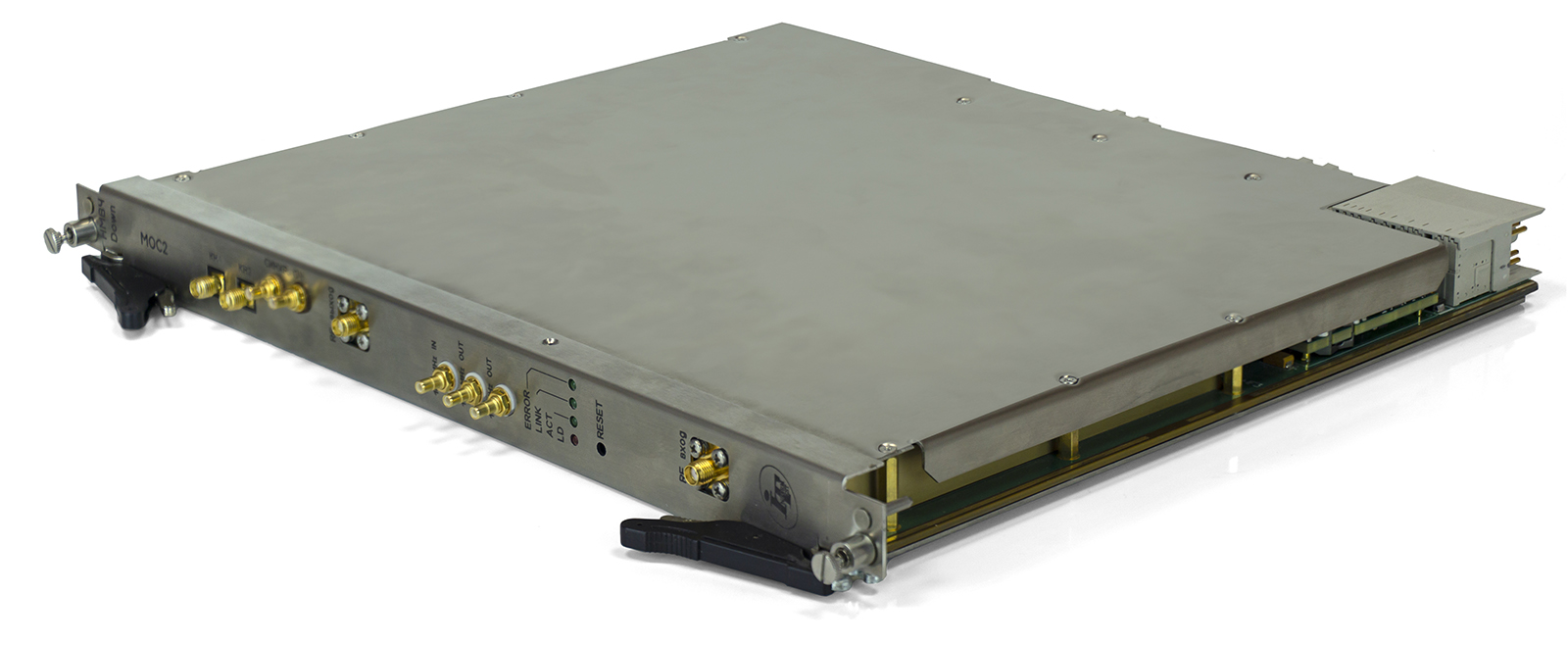

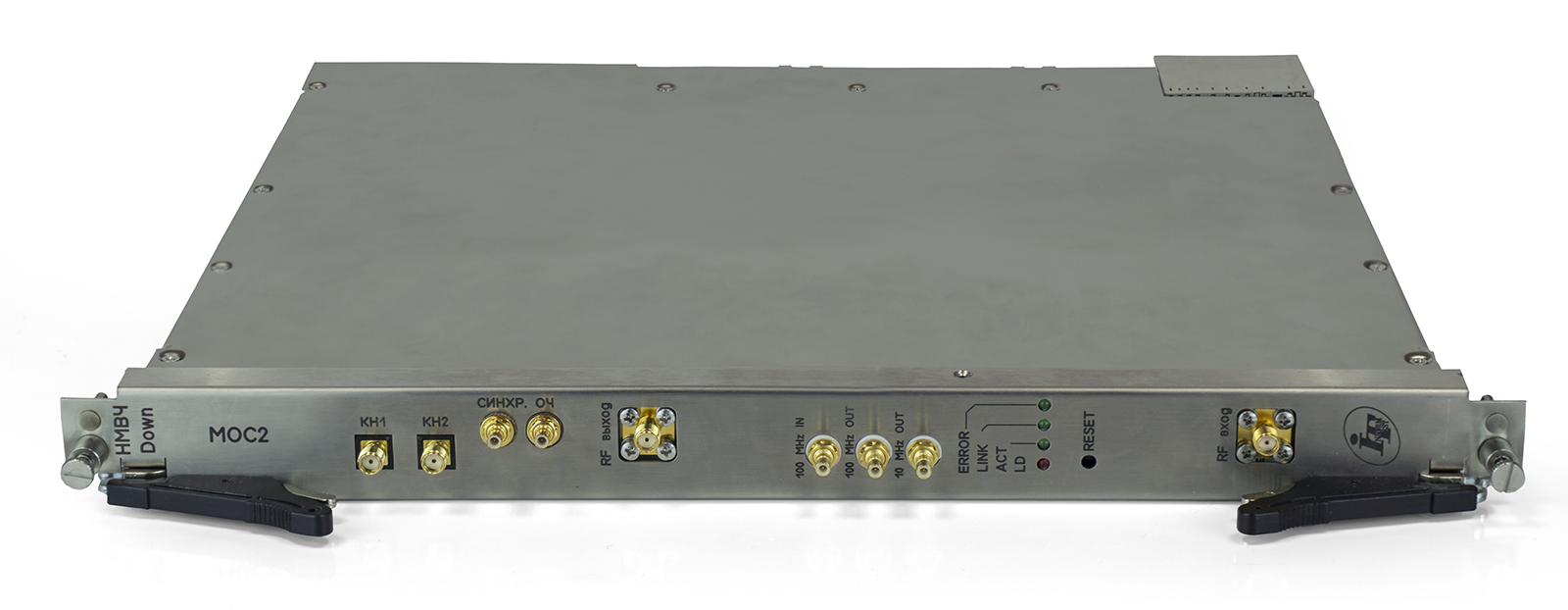

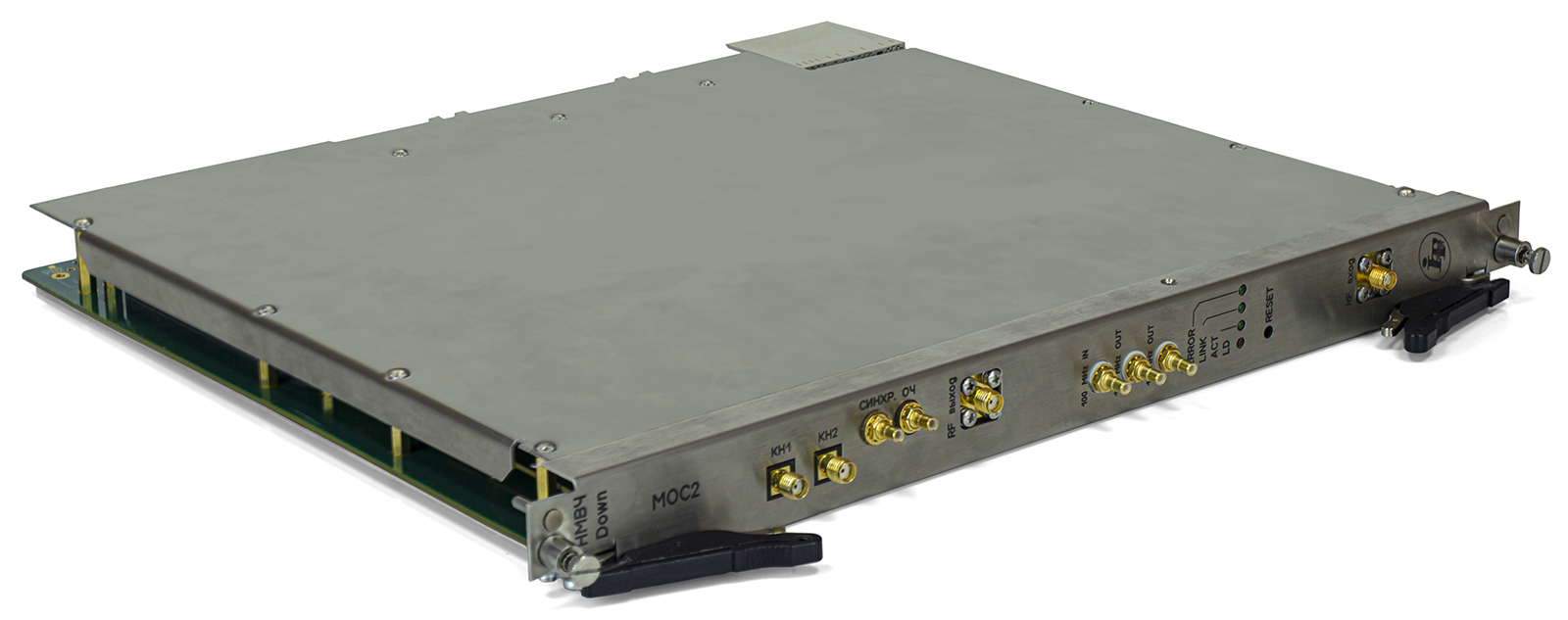

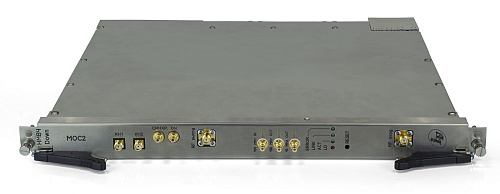

Модуль НМВЧ AXIe-0 Down представляет собой носитель мезонинных модулей, выполненный в стандарте AXIe-0. Модуль обеспечивает функционирование установленных в нем различных модулей, выполненных в виде двойных мезонинов. Количество слотов в модуле – один.
Основная функция
- преобразователь спектра радиочастотных сигналов
- накопление большого объема информации в виде двоичных кодов, поступающих от мезонина при больших частотах ввода и большом количестве каналов, когда нет возможности обработать данные в реальном времени.
Модуль НМВЧ AXIe-0 Down используется в составе информационных измерительных систем на основе магистрали AXIe-0 и устанавливается в шасси стандарта AXIe 0 на посадочные места модулей инструментов.
В модуль может быть установлен один мезонин, совместимый с модулем по интерфейсу обмена и управления, который может работать на ввод, на вывод или на ввод и вывод данных одновременно.
Допускается установка в модуль функциональных мезонинов различных типов, имеющих различающиеся тактовые частоты.
В режиме выдачи информации на мезонин НМВЧ AXIe-0 Down обеспечивает вывод данных, записанных в его внутреннюю память, в заданные интервалы времени в единой временной сетке на заданный мезонин.
Модуль выполняет пакетную буферизацию данных от разнородных мезонинов с привязкой данных к единой временной сетке времени и обеспечивает доступ к текущим (полученным в последний момент времени) результатам измерения по любому каналу.
Запуск процесса обмена с мезонином может осуществляться:
- программно;
- по программно выбранному сигналу (любому из 12) шины триггерных сигналов, поступающих с AXIe магистрали (режим внешнего запуска);
- по сигналу «Пуск НМ» от мезонина (асинхронный режим работы).
Модуль поддерживает обмен с мезонином по двум интерфейсам:
- интерфейс управления – служит для конфигурации и контроля состояния мезонина;
- интерфейс данных – служит для считывания результатов измерений мезонина в ОЗУ и вывода из ОЗУ массивов данных в выводящий мезонин.
Модуль обеспечивает проверку основных технических характеристик в режиме самоконтроля
Параметры входа «RF ВХОД»:
|
Параметры выхода «RF ВЫХОД»:
|
Работа в двух программно задаваемых режимах:
|
В режиме «прямого прохождения» полоса пропускания по уровню -3 дБ от 0,1 до 450 МГц |
| В режиме «переноса частоты» полоса пропускания по уровню -3 дБ относительно центральной частоты не менее 150 МГц | Центральная частота входного сигнала задается в диапазоне от 50 до 10 000 МГц с шагом 50 МГц |
| Центральная частота выходного сигнала задается в диапазоне от 50 до 400 МГц с шагом 25 МГц | Уровень гармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более -30 дБн в частотном диапазоне от 50 до 400 МГц |
| Уровень негармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 40 дБн в частотном диапазоне от 50 до 400 МГц | Номинальная выходная мощность при уменьшении коэффициента передачи на 1дБ (точка компрессии P1дБ) не менее 5 дБм |
| Точка пересечения интермодуляционных составляющих третьего порядка (OIP3) не менее 15 дБм | Спектральная плотность мощности шума на выходе модуля, измеренная в диапазоне до 1 ГГц, не более -120 дБ/Гц |
|
Пределы допускаемой абсолютной погрешности установки коэффициента передачи модуля в диапазоне частот от 10 МГц до 10 ГГц А = ± (15∙10-6∙|K|∙F+0,04∙|ΔF|+1) дБ, где |К| – абсолютное значение программно заданного коэффициента передачи в децибелах в диапазоне от 0 до 20 дБ; F – значение центральной выходной частоты от 50 до 400 МГц с шагом 25 МГц; |ΔF| – абсолютное значение отстройки от центральной выходной частоты F в мегагерцах в диапазоне от 0 до 75 МГц. |
Коэффициент передачи задается в диапазоне от -20 до 0 дБ с шагом 0,5 дБ |
Программный выбор источника опорной частоты 100 МГц:
|
|
Долговременная относительная нестабильность частоты внутреннего опорного генератора (без подстройки частоты):
|
|
| Программная подстройка опорной частоты в пределах ± (5∙10-7) | |
|
Примечание Абсолютная погрешность установки коэффициента передачи обеспечивается после прогрева модуля в течение 45 мин. Нестабильность частоты обеспечивается после прогрева модуля в течение 45 мин. |
|
| Выдача сигнала опорной частоты от внутреннего генератора на выходной соединитель «100 MHz OUT» по команде программы |
Параметры выхода опорной частоты «100 MHz OUT»:
|
Параметры входа опорной частоты «100 MHz IN»:
|
Суммарная спектральная плотность мощности фазовых шумов модуля при несущей частоте сигнала 1 ГГц не более:
|
Характеристики интерфейса данных мезонина:
|
Характеристики интерфейса управления мезонином:
|
| Обращение к мезонину может быть однократным или периодическим (задается программно) | |
| Вид сигнала «ПУСК» на интерфейсе данных выбирается программно - либо импульс длительностью 190 нc, либо постоянный уровень в течение всего времени обмена | |
В модуле имеется два метода контроля процессов обмена с мезонинами:
|
|
|
Контроль структуры кадра мезонина следующим образом: к шине данных добавлен разряд (33-й), содержимое которого равно «1» для первого слова кадра и «0» для последующих слов кадра. При невыполнении этих условий появляется флаг ошибки и возможна выдача запроса на прерывание |
|
|
Контроль по сигналам «DATA_VALID» и «EMPTY» следующим образом: мезонин для устройства представляет собой ОЗУ типа FIFO, поэтому при чтении из мезонина контролируется наличие данных в FIFO мезонина (сигнал «DATA_VALID» = «0»), а при записи в мезонин контролируется отсутствие данных (сигнал EMPTY = «0»). При невыполнении этих условий появляется флаг ошибки и возможна выдача запроса на прерывание |
Синхронный и асинхронный режим обмена, в котором время считывания и записи информации при обмене с мезонином определяется самим мезонином с помощью служебных сигналов, поступающих на модуль с мезонина |
| Возможность чтения текущих данных (результатов измерения, опроса) с метками времени в произвольный момент времени без прерывания процесса работы устройства (измерения, опроса) и с задержкой не более одного периода измерения | Обмен с мезонином с помощью памяти типа SDRAM |
Программный выбор источника опорной частоты для своего функционирования и функционирования мезонина из трех возможных вариантов:
|
Base интерфейс магистрали AXIe модуля соответствует стандарту IEEE 802.3 10/100 Base-T. Режимы назначения IP адреса – DHCP, AutoIP, статический (по умолчанию 192.168.1.100) |
| Идентификатор модуля – «INFORMTEST, UNMBASE» | |
Напряжения и предельные токи питания мезонина:
|
Габариты – 30 × 350 × 318,9 мм |
| Мощность, потребляемая модулем с установленным мезонином, не превышает 50 Вт | |
| Напряжение питания модуля – от -53 до -45 В | |
Ток, потребляемый по цепи питания:
|
Масса модуля – 3,2 кг |
