Преобразователь частоты вверх НМВЧ AXIe-0 Up

Преобразователь частоты вверх НМВЧ AXIe-0 Up
Заказать
Наименование для заказа: Модуль НМВЧ AXIe-0 Up
Заказать
Форм-фактор
AXIe-0;
Диапазон входных частот
50 - 400 МГц;
Диапазон частоты выходного сигнала
50 - 10000 МГц;

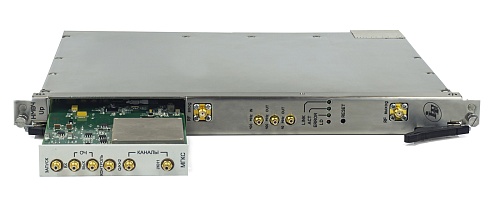

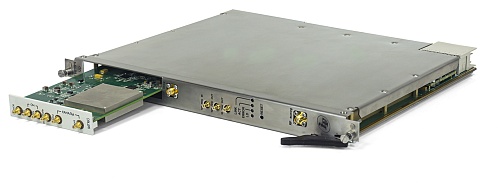

Модуль НМВЧ AXIe-0 Up представляет собой носитель мезонинных модулей, выполненный в стандарте AXIe-0. Модуль обеспечивает функционирование установленных в нем различных модулей, выполненных в виде двойных мезонинов. Количество слотов в модуле – один.

Основная функция

  • преобразователь спектра радиочастотных сигналов
  • накопление большого объема информации в виде двоичных кодов, поступающих от мезонина при больших частотах ввода и большом количестве каналов, когда нет возможности обработать данные в реальном времени.

Модуль НМВЧ AXIe-0 Up используется в составе информационных измерительных систем на основе магистрали AXIe-0 и устанавливается в шасси стандарта AXIe 0 на посадочные места модулей инструментов.

В модуль может быть установлен один мезонин, совместимый с модулем по интерфейсу обмена и управления, который может работать на ввод, на вывод или на ввод и вывод данных одновременно.

Допускается установка в модуль функциональных мезонинов различных типов, имеющих различающиеся тактовые частоты.

В режиме выдачи информации на мезонин НМВЧ AXIe-0 Up обеспечивает вывод данных, записанных в его внутреннюю память, в заданные интервалы времени в единой временной сетке на заданный мезонин.

Модуль выполняет пакетную буферизацию данных от разнородных мезонинов с привязкой данных к единой временной сетке времени и обеспечивает доступ к текущим (полученным в последний момент времени) результатам измерения по любому каналу.

Запуск процесса обмена с мезонином может осуществляться:

  1. программно;
  2. по программно выбранному сигналу (любому из 12) шины триггерных сигналов, поступающих с AXIe магистрали (режим внешнего запуска);
  3. по сигналу «Пуск НМ» от мезонина (асинхронный режим работы).

Модуль поддерживает обмен с мезонином по двум интерфейсам:

  1. интерфейс управления – служит для конфигурации и контроля состояния мезонина;
  2. интерфейс данных – служит для считывания результатов измерений мезонина в ОЗУ и вывода из ОЗУ массивов данных в выводящий мезонин.

Модуль обеспечивает проверку основных технических характеристик в режиме самоконтроля.

Параметры входа «RF ВХОД»:
  • тип соединителя – розетка SMA;
  • входное волновое сопротивление – 50 Ом;
  • коэффициент стоячей волны по напряжению (КСВН) – не более 2;
  • максимальная неразрушающая мощность сигнала - не менее 20 дБм (100 мВт)
Параметры выхода «RF ВЫХОД»:
  • тип соединителя – розетка SMA;
  • входное волновое сопротивление – 50 Ом;
  • максимальная выходная мощность - не более 10 дБм (10 мВт)
Модуль обеспечивает работу в двух программно задаваемых режимах:
  • «прямое прохождение»;
  • «перенос частоты»
В режиме «переноса частоты» полоса пропускания по уровню -3 дБ относительно центральной частоты:
  • от 50 до 9800 МГц не менее 150 МГц;
  • от 9800 до 10000 МГц не менее 80 МГц
В режиме «прямого прохождения» полоса пропускания по уровню -3 дБ от 0,1 до 450 МГц
Центральная частота входного сигнала задается в диапазоне от 50 до 400 МГц с шагом 25 МГц
Центральная частота выходного сигнала задается в диапазоне от 50 до 10 000 МГц с шагом 50 МГц Уровень гармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 30 дБн в частотном диапазоне от 50 до 10000 МГц
Уровень негармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 40 дБн в частотном диапазоне от 50 до 10000 МГц Номинальная выходная мощность при уменьшении коэффициента передачи на 1 дБ (точка компрессии P1дБ) не менее 5 дБм
Точка пересечения интермодуляционных составляющих третьего порядка (OIP3) не менее 15 дБм

Спектральная плотность мощности шума на выходе модуля, измеренная в диапазоне до 10 ГГц, не более минус 120 дБ/Гц.

Коэффициент передачи задается в диапазоне от -63 до 0 дБ с шагом 0,5 дБ.

Пределы допускаемой абсолютной погрешности установки коэффициента передачи модуля в диапазоне частот от 10 МГц до 10 ГГц

А = ± (15∙10-6∙|K|∙F+0,04∙|ΔF|+1) дБ,

где |К| – абсолютное значение программно заданного коэффициента передачи в дБ от 0 до 63 дБ;

F – значение центральной выходной частоты в МГц,

в режиме «прямое прохождение» от 50 до 400 МГц с шагом 25 МГц,

в режиме «перенос частоты» от 50 до 10000 МГц с шагом 50 МГц;

|ΔF| – абсолютное значение отстройки от центральной выходной частоты F в МГц от 0 до 75 МГц.

Программный выбор источника опорной частоты 100 МГц:
  • внутренний опорный генератор;
  • внешний генератор;
  • внешняя LVDS дифференциальная пара CLK100 магистрали AXIe
Программный выбор источника опорной частоты 100 МГц:
  • внутренний опорный генератор;
  • внешний генератор;
  • внешняя LVDS дифференциальная пара CLK100 магистрали AXIe.
Долговременная относительная нестабильность частоты внутреннего опорного генератора (без подстройки частоты):
  • за сутки – не более ± (2∙10-8);
  • за год – не более ± (2∙10-7).

Примечание

Абсолютная погрешность установки коэффициента передачи обеспечивается после прогрева модуля в течение 45 мин

Нестабильность частоты обеспечивается после прогрева модуля в течение 45 мин.

Внутренний опорный генератор модуля имеет возможность программной подстройки опорной частоты в пределах ± (5∙10-7). Выдача сигнала опорной частоты от внутреннего генератора на выходной соединитель «100 MHz OUT» по команде программы
Параметры выхода опорной частоты «100 MHz OUT»:
  • тип соединителя – розетка SMB;
  • выходное волновое сопротивление – 50 Ом;
  • мощность – не менее 4 дБм;
  • частота – 100 МГц.
Параметры входа опорной частоты «100 MHz IN»:
  • тип соединителя – розетка SMB;
  • входное волновое сопротивление – 50 Ом;
  • мощность – не менее 0 дБм;
  • частота – (100 ± 1) МГц.
Суммарная спектральная плотность мощности фазовых шумов модуля при несущей частоте сигнала 1 ГГц не более:
  • -75 дБн/Гц на отстройках от 100 Гц до 100 кГц;
  • -100 дБн/Гц на отстройке 1 МГц.
Характеристики интерфейса данных мезонина:
  • количество разрядов шины данных - 32;
  • количество слов в мезонине – от 1 до 31. Обмен данными между модулем и мезонином происходит в виде кадров. Длина кадра от 1 до 31 слова;
  • частота считывания/записи кадров по шине данных – 16 МГц. Период Тп считывания/записи кадров задается программно;
  • задержка Тзд считывания/записи первого кадра от момента появления на интерфейсе данных сигнала «ПУСК» задается программно в диапазоне от 125 нс до 1,0485760625 с с шагами по 62,5 нс в виде количества временных интервалов, имеющих длительность 62,5 нс;
  • значение задержки появления сигнала «ПУСК» на интерфейсе данных от появления сигнала «ПУСК» в линии шины триггерных сигналов, поступающих с AXIe магистрали, находится в пределах от 40 до 100 нс;
  • период Тп обращения устройства к мезонину задается в диапазоне от 187,5 нс до 1,0485759375 с с шагами по 62,5 нс в виде количества временных интервалов, имеющих длительность 62,5 нс
Характеристики интерфейса управления мезонином:
  • количество разрядов шины управления - 16 разрядов;
  • количество разрядов адресной шины – пять разрядов;
  • длительность цикла записи - от 160 до 187 нс;
  • минимальная длительность цикла чтения – 160 нс
Обращение к мезонину может быть однократным или периодическим (задается программно)
Вид сигнала «ПУСК» на интерфейсе данных выбирается программно - либо импульс длительностью 190 нc, либо постоянный уровень в течение всего времени обмена
В модуле имеется два метода контроля процессов обмена с мезонинами:
  • контроль последовательности прихода слов от мезонина;
  • контроль по сигналам «DATA_VALID» и «EMPTY».
<> Контроль структуры кадра мезонина следующим образом:

к шине данных добавлен разряд (33-й), содержимое которого равно «1» для первого слова кадра и «0» для последующих слов кадра.

При невыполнении этих условий появляется флаг ошибки и возможна выдача запроса на прерывание

Контроль по сигналам «DATA_VALID» и «EMPTY» следующим образом: мезонин для устройства представляет собой ОЗУ типа FIFO, поэтому при чтении из мезонина контролируется наличие данных в FIFO мезонина (сигнал «DATA_VALID» = «0»), а при записи в мезонин контролируется отсутствие данных (сигнал EMPTY = «0»).

При невыполнении этих условий появляется флаг ошибки и возможна выдача запроса на прерывание

Синхронный и асинхронный режим обмена, в котором время считывания и записи информации при обмене с мезонином определяется самим мезонином с помощью служебных сигналов, поступающих на модуль с мезонина
Возможность чтения текущих данных (результатов измерения, опроса) с метками времени в произвольный момент времени без прерывания процесса работы устройства (измерения, опроса) и с задержкой не более одного периода измерения Обмен с мезонином с помощью памяти типа SDRAM
Программный выбор источника опорной частоты для своего функционирования и функционирования мезонина из трех возможных вариантов:
  • внутренний генератор сигналов;
  • внешний источник опорной частоты;
  • внешняя LVDS дифференциальная пара CLK100 магистрали AXIe
Base интерфейс магистрали AXIe модуля соответствует стандарту IEEE 802.3 10/100 Base-T. Режимы назначения IP адреса – DHCP, AutoIP, статический (по умолчанию 192.168.1.100)
Идентификатор модуля – «INFORMTEST, UNMBASE»
Модуль обеспечивает следующие напряжения и предельные токи питания мезонина:
  • 5 B; 2 А;
  • -5,2 B; 0,7 А;
  • 12 B; 0,5 А;
  • -12 B; 0,375 А
Габариты – 30 × 350 × 318,9 мм
Мощность, потребляемая модулем с установленным мезонином, не превышает 50 Вт

Ток, потребляемый по цепи питания:
  • максимальный пиковый (Ipm) – не более 1,1 А;
  • максимальный динамический (Idm) – не более 1 А
Напряжение питания модуля – от -53 до -45 В
Масса модуля – 3,2 кг
