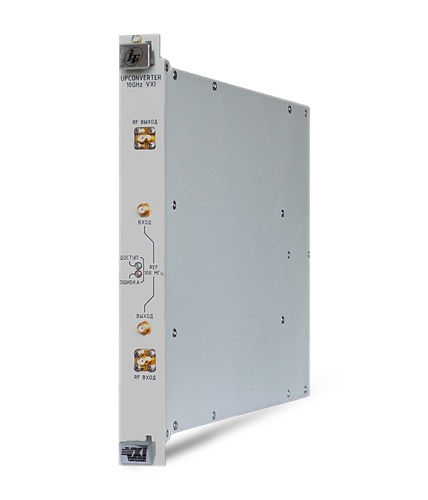

Преобразователь частоты вверх UPCONVERTER 10 GHz VXI

Преобразователь частоты вверх UPCONVERTER 10 GHz VXI
Заказать
Наименование для заказа: ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ UPCONVERTER 10GHz VXI
Заказать
Форм-фактор
VXI;
Диапазон входных частот
10 - 400 МГц;
Диапазон частоты выходного сигнала
10 МГц - 10 ГГц;

Прибор UPCONVERTER 10 GHz первый и единственный российский преобразователь частоты вверх, выполненный в двух форм-факторах:

  • в виде модуля в стандарте VXI – UPCONVERTER 10 GHz VXI;
  • в виде самостоятельного настольного прибора в LXI исполнении – UPCONVERTER 10 GHz LXI.

Поэтому UPCONVERTER 10 GHz может использоваться как в составе измерительных модульных систем, так и как самостоятельный лабораторный прибор.

UPCONVERTER 10 GHz осуществляет программно управляемый перенос вверх спектра шириной 150 МГц, поступающего на вход сигнала, в любую точку спектрального диапазона от 10 МГц до 10 ГГц. Перенос спектра осуществляется по супергетеродинному принципу с тремя ступенями переноса. Благодаря этому во всем рабочем диапазоне спектра достигаются высокие уровни подавления несущей частоты и зеркального канала. Также UPCONVERTER 10 GHz обладает уникальной возможностью, не имеющей аналогов среди приборов подобного типа – задавать значение промежуточной частоты (входного сигнала) для переноса в диапазоне от 50 до 400 МГц. Помимо этого, прибор позволяет передавать входной сигнал частотой от 0,1 до 400 МГц напрямую на выход, без переноса. Благодаря этому, совместно с UPCONVERTER 10 GHz в качестве генератора промежуточной частоты может быть использован широкий спектр генераторов зарубежного и отечественного производства. Холдинг «Информтест» предлагает потребителям генераторы собственной разработки МГКС и МГВЧ, а также первый российский модуль приемо-передатчик МТ, которые полностью совместимы с входными характеристиками UPCONVERTER 10 GHz. Совместно с генераторами производства холдинга «Информтест» UPCONVERTER 10 GHz под управлением общей программной оболочки составляет синтетический инструмент – готовое решение для тестирования СВЧ устройств и каналов радиоприема.

Конструкция UPCONVERTER 10 GHz предполагает его использование в закрытых передвижных комплексах для полевых испытаний средств  связи. Для этого в приборе были применены передовые решения для уменьшения фазовых шумов выходного сигнала в условиях повышенной вибрации и температуры. Прибор  имеет термостабилизированный генератор опорной частоты с возможностью выдачи сигнала опорной частоты наружу. Также, предусмотрена возможность работы от внешнего опорного генератора.

Управляющее программное обеспечение UPCONVERTER 10 GHz выполнено в стандарте VXI Plug&Play и не зависит от варианта исполнения модуля. Программное обеспечение  позволяет производить автоматизированную калибровку и поверку основных характеристик прибора.

Перечисленные возможности UPCONVERTER 10 GHz делают его незаменимым прибором при построении измерительных систем для испытаний и проверки характеристик средств связи  различного назначения, радиолокаторов и других СВЧ систем.

Диапазон выходных частот
от 10 МГц до 10 ГГц
Шаг перестройки центральной выходной частоты
50 МГц (от 50 до 10 000 МГц)
Диапазон частоты входного сигнала (ПЧ)
от 10 до 400 МГц
Шаг перестройки частоты ПЧ:
  • в режиме «Прямого прохождения» – нет
  • в режиме «Переноса» – 25 МГц (от 50 до 400 МГц)
В режиме «переноса частоты» полоса пропускания по уровню минус 3 дБ относительно центральной частоты не менее ± 75 МГц В режиме «прямого прохождения» полоса пропускания по уровню минус 3 дБ от 0,1 до 450 МГц.
Максимальный уровень входного/выходного сигналов
5 дБм (P1дБ)
Погрешность воспроизведения уровня выходного сигнала во всем рабочем диапазоне частот ± 1 дБ (типичное значение)
Диапазон регулировки уровня выходного сигнала
63 дБ
Шаг регулировки уровня 0,5 дБ
Максимальный уровень гармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 30 дБн Максимальный уровень негармонических искажений при мощности входного сигнала 0 дБм и коэффициенте передачи 0 дБ не более минус 40 дБн
Уровень фазовых шумов:
  • -75 дБн/Гц @100 Гц – 100 кГц
  • -100 дБн/Гц @ 1 МГц
Спектральная плотность мощности шума на выходе ПЧВВ  в диапазон от 0,01 до 20 ГГц не более минус 120 дБ/Гц
Значение входной/выходной опорной частоты
100 МГц
Долговременная относительная нестабильность частоты внутреннего опорного генератора:
  • за сутки – не более ± 2 × 10-8
  • за год – не более ± 2 × 10-7
Диапазон программной подстройки опорной частоты внутреннего генератора не менее ± 5 ×  10-7 КСВН входа не более 1,5
Масса 3,1 кг
