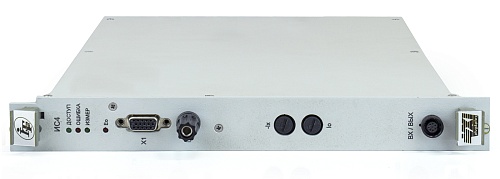

Прецизионный измеритель сопротивления ИС4

Прецизионный измеритель сопротивления ИС4
Заказать
Наименование для заказа: МОДУЛЬ ИС4
Заказать
Форм-фактор
VXI;
Воспроизведение переменного напряжения
100 - 750 В;
Воспроизведение постоянного напряжения
±1050 В;
Воспроизведение постоянного тока
0,1 мА - 2 А;
Измерение переменного напряжения
0 - 700 В;
Измерение переменного тока
0 - 100 мА;
Измерение постоянного напряжения
±700 В;
Измерение постоянного тока
± 100 мА;
Измерение сопротивления
0,1 - 1000 МОм;
Измерение электрической емкости
0,1 - 1000 нФ;
Наличие Госреестре СИ
да;

Прецизионный цифровой измеритель сопротивления ИС4 предназначен для применения в модернизированной версии системы контроля качества монтажа и проверки кабельных сетей ТЕСТ-9110. Модуль ИС4 также можно успешно применять в других контрольно-измерительных системах, построенных на основе открытого международного стандарта VXI.

Основные особенности:

  • Новая интерфейсная часть, что позволило расширить задаваемое адресное пространство, а, следовательно, исчезла необходимость работы с некоторыми регистрами.
  • Введён новый режим «Проверка качества монтажа».
  • Во всех режимах введён режим «Автодиапазон», благодаря чему данные дополняются старшими разрядами, в которых будет содержаться информация о диапазоне, к которому эти данные относятся.
  • Объём ОЗУ уменьшен до 1К измерений.
  • Внесены 3 дополнения в рабочую панель модуля ИС4: формирование силы постоянного тока, измерение дифференциального напряжения постоянного тока и измерение сопротивления цепи.

Модуль обеспечивает:

  • воспроизведение напряжения постоянного тока;
  • измерение напряжения постоянного тока;
  • измерение силы постоянного тока;
  • воспроизведение напряжения переменного тока;
  • измерение среднеквадратического значения напряжения переменного тока;
  • измерение среднеквадратического значения силы переменного тока;
  • измерение сопротивления постоянному току;
  • измерение сопротивления цепи при заданном значении тока измерения;
  • измерение сопротивления изоляции при заданном значении испытательного напряжения постоянного тока;
  • проверка прочности изоляции при заданном значении испытательного напряжения постоянного тока;
  • проверка прочности изоляции при заданном среднеквадратическом значении испытательного напряжения переменного тока;
  • измерение электрической емкости;
  • проверка целостности p-n перехода.

Воспроизведение напряжения постоянного тока положительной или отрицательной полярности:
  • от 4 до 100 В - диапазон «100 В»;
  • от 100 до 1050 В - диапазон «1000 В»;
  • от минус 4 до минус 100 В - диапазон «-100 В»;
  • от минус 100 до минус 1050 В - диапазон «-1000 В»
Дискретность установки напряжения постоянного тока в диапазонах:
  • 0,5 В в диапазонах «100 В» и «-100 В»;
  • 1,0 В в диапазоне «1000 В» и «-1000 В»
Пределы допускаемой относительной погрешности установки напряжения постоянного тока:
  • ± 2,5 % - для значений от 4 до 9,5 В и от минус 4 до минус 9,5 В;
  • ± 1 % - для значений от 10 до 1050 В и от минус 10 до минус 1050 В
Размах пульсаций выходного напряжения постоянного тока не более (0,02 Uвых + 0,1) В, где Uвых – выходное напряжение
Источник напряжения постоянного тока содержит схему защиты от перегрузки по току Пороговые значения тока срабатывания схемы защиты от перегрузки по постоянному току положительной и отрицательной полярности задаются программно:
  • от 0,1 до 1 мА – диапазон «1 мА»;
  • от 1 до 10 мА – диапазон «10 мА»
Дискретность установки порогового значения тока срабатывания схемы защиты от перегрузки по постоянному току 0,1 мА При достижении заданного порогового значения тока срабатывания схемы защиты от перегрузки по постоянному току источник напряжения постоянного тока отключается.
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности установки порогового значения тока срабатывания схемы защиты от перегрузки в каждом диапазоне ± 5 % Программная установка времени нарастания и снятия испытательного напряжения в диапазоне от 0,01 до 1,2 с при скорости нарастания и снятия не более 10000 В/с. Шаг установки времени нарастания и снятия испытательного напряжения 0,01 с
Программная установка времени удержания испытательного напряжения в диапазоне от 0 до 655 с. Шаг установки времени удержания испытательного напряжения 0,01 с Установка по команде программы испытательного напряжения с заданным временем нарастания и заданным значением напряжения, а также снятия по команде программы установленного испытательного напряжения
Измерение напряжения постоянного тока положительной и отрицательной полярности в следующих диапазонах:
  • от минус 10 до 10 В - диапазон «10 В»;
  • от минус 100 до 100 В - диапазон «100 В»;
  • от минус 700 до 700 В - диапазон «700 В»
Измерение напряжения постоянного тока производится со следующими значениями времени интегрирования:
  • 2 мс;
  • 20 мс (один период питающей сети 50 Гц);
  • 200 мс (десять периодов питающей сети 50 Гц)
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности измерений напряжения постоянного тока в каждом диапазоне:
  • ± 0,5 % при времени интегрирования равным одному или десяти периодам питающей сети;
  • ± 2,0 % при времени интегрирования 2 мс
Измерение силы постоянного тока положительной и отрицательной полярности:
  • от минус 100 до 100 мкА - диапазон «0,1 мА»;
  • от минус 1 до 1 мА - диапазон «1 мА»;
  • от минус 10 до 10 мА - диапазон «10 мА»;
  • от минус 100 до 100 мА - диапазон «100 мА»
Входное сопротивление измерителя напряжения постоянного тока не менее 9,8 МОм Измерение силы постоянного тока производится со следующими значениями времени интегрирования:
  • 2 мс;
  • 20 мс (один период питающей сети 50 Гц);
  • 200 мс (десять периодов питающей сети 50 Гц)
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности измерений силы постоянного тока в каждом диапазоне:
  • ± 0,5 % при времени интегрирования равным одному или десяти периодам питающей сети;
  • ± 2,0 % при времени интегрирования 2 мс
Максимальное падение напряжения на измерительных цепях измерителя силы постоянного тока не более 0,7 В
Воспроизведение синусоидального напряжения переменного тока в диапазоне от 100 до 750 В среднеквадратического значения
Частота воспроизводимого синусоидального напряжения переменного тока 50 Гц Пределы допускаемой относительной погрешности частоты воспроизводимого синусоидального напряжения переменного тока ± 0,5 %
Коэффициент нелинейных искажений синусоидального напряжения переменного тока не более 10 % Дискретность установки среднеквадратического значения напряжения переменного тока 1 В
Пределы допускаемой относительной погрешности установки среднеквадратического значения напряжения переменного тока ± 5 % Программная установка времен нарастания, удержания и снятия испытательного напряжения переменного тока:
  • время нарастания и снятия устанавливается одинаковым от 0 до 1,2 с. Шаг установки 0,1 с;
  • время удержания – от 0,02 до 655 с. Шаг установки 0,02 с
Источник напряжения переменного тока содержит схему защиты от перегрузки по току Пороговые среднеквадратические значения тока срабатывания схемы защиты от перегрузки по переменному току задаются программно в диапазоне от 0,1 до 7 мА
Дискретность установки порогового среднеквадратического значения тока срабатывания схемы защиты от перегрузки по переменному току 0,1 мА При достижении заданного порогового значения тока срабатывания схемы защиты от перегрузки по переменному току источник напряжения переменного тока отключается
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности установки среднеквадратического значения порогового тока ± 10 % Измерение среднеквадратического значения напряжения переменного тока в диапазонах:
  • от 0 до 10 В - диапазон «10 В»;
  • от 0 до 100 В - диапазон «100 В»;
  • от 0 до 700 В - диапазон «700 В»
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 50 Гц до 1 кГц при времени интегрирования не менее одного периода питающей сети ± 1 % Входное сопротивление измерителя напряжения переменного тока не менее 0,98 МОм
Время одного измерения среднеквадратического значения напряжения переменного тока не более 100 мс
Измерение среднеквадратического значения силы переменного тока в диапазоне от 0 до 100 мА Пределы допускаемой, приведенной к верхней границе диапазона, погрешности измерений среднеквадратического значения силы переменного тока в диапазоне частот от 50 Гц до 1 кГц при времени интегрирования не менее одного периода питающей сети ± 5 %
Максимальное падение переменного напряжения на измерительных цепях измерителя переменного тока не более 0,7 В среднеквадратического значения
Время одного измерения среднеквадратического значения силы переменного тока не более 100 мс Измерение сопротивления постоянному току по 4-х проводной схеме измерения в диапазонах:
  • от 0 до 10 Ом - диапазон «10 Ом»;
  • от 0 до 100 Ом - диапазон «100 Ом»;
  • от 0 до 1 кОм - диапазон «1 кОм»;
  • от 0 до 10 кОм - диапазон «10 кОм»;
  • от 0 до 100 кОм - диапазон «100 кОм»;
  • от 0 до 1 МОм - диапазон «1 МОм»;
  • от 0 до 10 МОм - диапазон «10 МОм»;
  • от 0 до 100 МОм - диапазон «100 МОм»
Измерение сопротивления постоянному току производится при следующих программно выбираемых значениях времени интегрирования:
  • 2 мс;
  • 20 мс (один период питающей сети 50 Гц);
  • 200 мс (десять периодов питающей сети 50 Гц)
Пределы допускаемой, приведенной к верхней границе диапазона, погрешности измерений сопротивления постоянному току:
  • при времени интегрирования 2 мс:
    • ± 0,5 % в диапазонах «10 Ом», «100 Ом», «1 кОм», «10 кОм», «100 кОм» и «1 МОм»;
    • ± 1 % в диапазоне «10 МОм»;
    • ± 5 % в диапазоне «100 МОм»;
  • при времени интегрирования равным одному или десяти периодам питающей сети:
    • ± 0,1 % в диапазоне «10 Ом»;
    • ± 0,03 % в диапазоне «100 Ом»;
    • ± 0,02 % в диапазонах «1 кОм», «10 кОм», «100 кОм» и «1 МОм»;
    • ± 0,1 % в диапазоне «10 МОм»;
    • ± 1,5 % в диапазоне «100 МОм
При измерении сопротивления постоянному току значение силы постоянного тока, подаваемого на измеряемое сопротивление, не превышает 5,5 мА
Максимальное значение падения напряжения на измеряемом сопротивлении при протекании через него измерительного тока не более:
  • 2 В в диапазонах «10 Ом», «100 Ом», «1 кОм», «10 кОм» и «100 кОм»;
  • 8 В в диапазонах «1 МОм», «10 МОм» и «100 МОм»
Измерение сопротивления цепи при заданном значении тока измерения по 4-х проводной схеме
В режиме измерения сопротивления цепи модуль обеспечивает воспроизведение постоянного тока измерения в диапазонах:
  • от 5 до 100 мА – диапазон «100 мА»;
  • от 0,1 мА до 2 А – диапазон «2 А».
Дискретность установки тока измерения в каждом диапазоне 1 мА. Пределы допускаемой относительной погрешности установки тока измерения в каждом диапазоне ± 0,5 %
В режиме измерения сопротивления цепи модуль обеспечивает ограничение напряжения на измеряемой цепи в диапазонах:
  • от 0,5 до 30 В при токе до 1 А;
  • от 0,5 до 20 В при токе от 1 до 2 А.
Дискретность установки уровня ограничения напряжения на измеряемой цепи 0,1 В. Пределы допускаемой относительной погрешности установки уровня ограничения напряжения на измеряемой цепи ± 0,5 %
При токе измерения 1 А и уровне ограничения напряжения 30 В модуль обеспечивает измерение сопротивления цепи в диапазоне от 0,002 до 30 Ом. При токе измерения 2 А и уровне ограничения напряжения 20 В модуль обеспечивает измерение сопротивления цепи в диапазоне от 0,002 до 10 Ом. При других значениях тока измерения модуль обеспечивает измерение сопротивления цепи в диапазоне от 0,002 Ом до Rв, где: Rв – верхняя граница диапазона в омах. Rв = Uо / Iи; Uо – значение установленного уровня ограничения напряжения на измеряемой цепи в вольтах; Iи – значение испытательного тока в амперах Измерение сопротивления цепи производится при следующих программно выбираемых значениях времени интегрирования:
  • 2 мс;
  • 20 мс (один период питающей сети 50 Гц);
  • 200 мс (десять периодов питающей сети 50 Гц)
Пределы допускаемой относительной погрешности измерений сопротивления цепи при времени интегрирования не менее одного периода питающей сети соответствуют значениям,

± (0,5 + 0,01 / (Iи × Rx) %, где Iи – заданное значение тока измерения в амперах; Rx – величина измеряемого сопротивления в омах

Измерение сопротивления изоляции в диапазоне от 0,1 до 1000 МОм

Пределы допускаемой относительной погрешности измерений сопротивления изоляции в зависимости от измеренного значения тока утечки при времени интегрирования не менее одного периода питающей сети

Диапазон измеренного тока утечки (Iу)

Интервалы значений тока утечки

Iун < Iу ≤ Iув

Допускаемая относительная погрешность, %

Iун, мА Iув, мА

«0,1 мА»

(Iу ≤ 0,1 мА)

0,01

0,1

± 1

0,001

0,01

± 2

0,0001

0,001

± 5

0

0,0001

± 10

«1 мА»

(Iу ≤ 1 мА)

0,1

1

± 1

0,01

0,1

± 2

0,001

0,01

± 5

0

0,001

± 10

«10 мА»

(Iу ≤ 10 мА)

1,0

10

± 1

0,1

1,0

± 2

0,01

0,1

± 5

0

0,01

± 10

Примечание – Ток утечки определяется по формуле Iу = Uисп / Rизм, где Uисп – значение испытательного напряжения от 4 до 1000 В; Rизм – измеренное значение сопротивления от 10 E+3 до 1 E+9 Ом.
Проверка прочности изоляции напряжением постоянного тока, устанавливаемым программно в диапазоне от 4 до 1050 В, или напряжением переменного тока, устанавливаемым в диапазоне от 100 до 750 В среднеквадратического значения Проверка прочности изоляции напряжением постоянного тока с программно устанавливаемым ограничением тока пробоя в диапазоне от 1 до 10 мА с шагом 0,5 мА
Проверка прочности изоляции напряжением переменного тока с программно устанавливаемым ограничением тока пробоя в диапазоне от 1 до 10 мА среднеквадратического значения с шагом 0,5 мА Измерение электрической ёмкости в диапазонах:
  • от 0,1 до 1 нФ – диапазон «1 нф»;
  • от 1 до 10 нФ – диапазон «10 нф»;
  • от 10 до 100 нФ – диапазон «100 нф»;
  • от 100 до 1000 нФ – диапазон «1000 нф»
Пределы допускаемой относительной погрешности измерений электрической ёмкости ± 10 % Время одного измерения электрической ёмкости не более 0,02 с
Проверка целостности p-n перехода. Ток проверки задается программно в диапазоне от 1 до 10 мА с шагом 1 мА Время одной проверки целостности p-n перехода не более 0,1 с
В режимах измерения сопротивления изоляции и проверки прочности изоляции модуль обеспечивает выбор по команде программы одного из соединителей, через который будет подаваться измеряемый ток «Ix» (цепь «Ix/-Ux»): соединитель «X1» или соединитель «Ix» Отсоединение по команде программы всех входных и выходных линий модуля от контактов выходного соединителя
Внутреннее соединение по команде программы токовых и измерительных линий для обеспечения измерения сопротивления постоянному току по 2-х проводной схеме Выходы источников напряжения и тока, а также измерительные входы модуля гальванически развязаны от корпуса. Электрическая прочность гальванической развязки не менее 1000 В. Сопротивление гальванической развязки не менее 1 ГОм
Индикация наличия испытательного напряжения на выходных контактах соединителя. Индикатор располагается на лицевой панели модуля Режим измерений с автоматическим выбором диапазона
Проверка основных технических характеристик в режиме «Самоконтроль» Возможность функциональной самопроверки при использовании внешнего кабеля в режимах «ОК отключен» и «ОК отключен 2»
Габаритные размеры (Д х Ш х В) 368,5 × 30,2 × 262,2 мм Масса 2,5 кг
