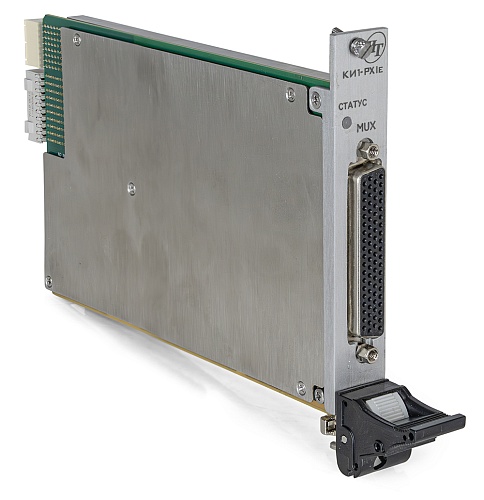

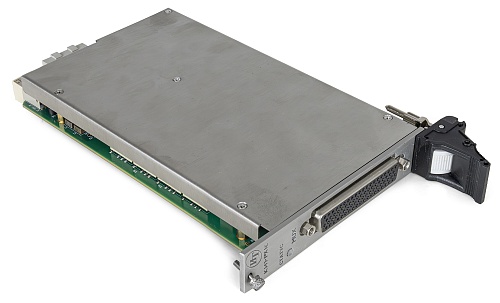

Модуль КИ1-PXIe является измерительным коммутатором и предназначен для работы с цифровыми мультиметрами PXIe-формата. Модуль выполнен в соответствии с требованиями стандарта PXIe. Модуль КИ1-PXIe расширяет возможности мультиметров для различных многоканальных измерений, будучи аналоговым мультиплексором с различными конфигурациями. Благодаря низким взаимным наводкам между каналами, низкому ТКС модуля, сопротивлению канала до 0,8 Ом и сигнальным реле, по сравнению с обычными коммутаторами обеспечивает максимальное приближение точности измерений к точности мультиметра.
Модуль КИ1-PXIe обеспечивает подключение к мультиметру или другому измерительному устройству нескольких различных источников напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, сопротивления постоянного тока, частоты и электрической ёмкости сигналов.
Конфигурация коммутатора:
|
Максимальное коммутируемое напряжение: 200 В |
| Максимальный коммутируемый ток: 1 А | |
| Максимальная коммутируемая мощность: 30 Вт / 62,5 ВА | |
| Напряжение пробоя электрической изоляции между цепями гальванически развязанных каналов: не менее 400 В | Напряжение пробоя электрической изоляции между каналами и корпусом: не менее 500 В |
| Сопротивление изоляции между любым каналом и корпусом: не менее 20 МОм | Время замыкания/размыкания контактов не более 3 мс |
