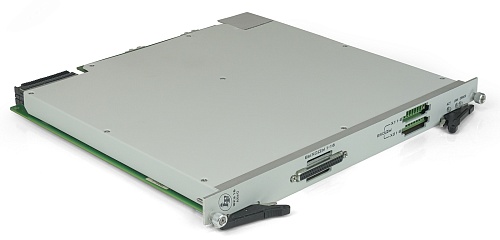

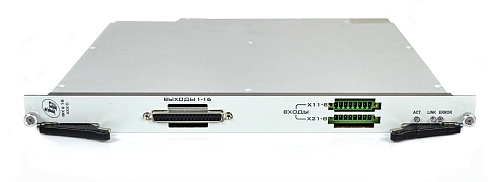

Коммутатор ФКУ16 AXIe

Коммутатор ФКУ16 AXIe
Заказать
Наименование для заказа: МОДУЛЬ ФКУ16 AXIe
Заказать
Форм-фактор
AXIe-0;
Количество каналов
8х16;

Модуль выполнен в стандарте AXIe-0 и предназначен для статической и динамической коммутации любого из восьми входных каналов на любую из 16 выходных линий по заданной временной диаграмме или командам управления, поступающим по интерфейсу ETHERNET.

Модуль представляет собой два программируемых матричных коммутатора 8Х8 (входных каналов Х выходных линий). Данная конфигурация позволяет реализовать матрицу 8Х16 внешним соединением одноименных контактов ответных (кабельных) частей разъемов Х6 и Х12. Кроме того, узел реле конфигурации коммутатора позволяет реализовать схемы 8Х8 и 8Х4.

Модуль обеспечивает возможность полного отключения (реле сухой контакт) всех линий по одной команде от ПЭВМ.

Модуль обеспечивает контроль состояния коммутатора на уровне сигналов управления драйверами ключей.

Тип коммутатора - MOSFET транзистор Сопротивление открытого канала не более 0,1 Ом
Ток утечки ключа не более 250 мкА Максимальное коммутируемое напряжение 100 В
Максимальный ток коммутации 5 А Максимальная частота коммутации 5 кГц. Минимальный интервал между включением/выключением и выключением/включением 100 мкс
Напряжение изоляции между цепями управления и коммутируемыми каналами не менее 5 кВ скз
Габаритные размеры (Д х Ш х В) 280 х 30,48 х 322,75 мм Масса 2,4 кг
