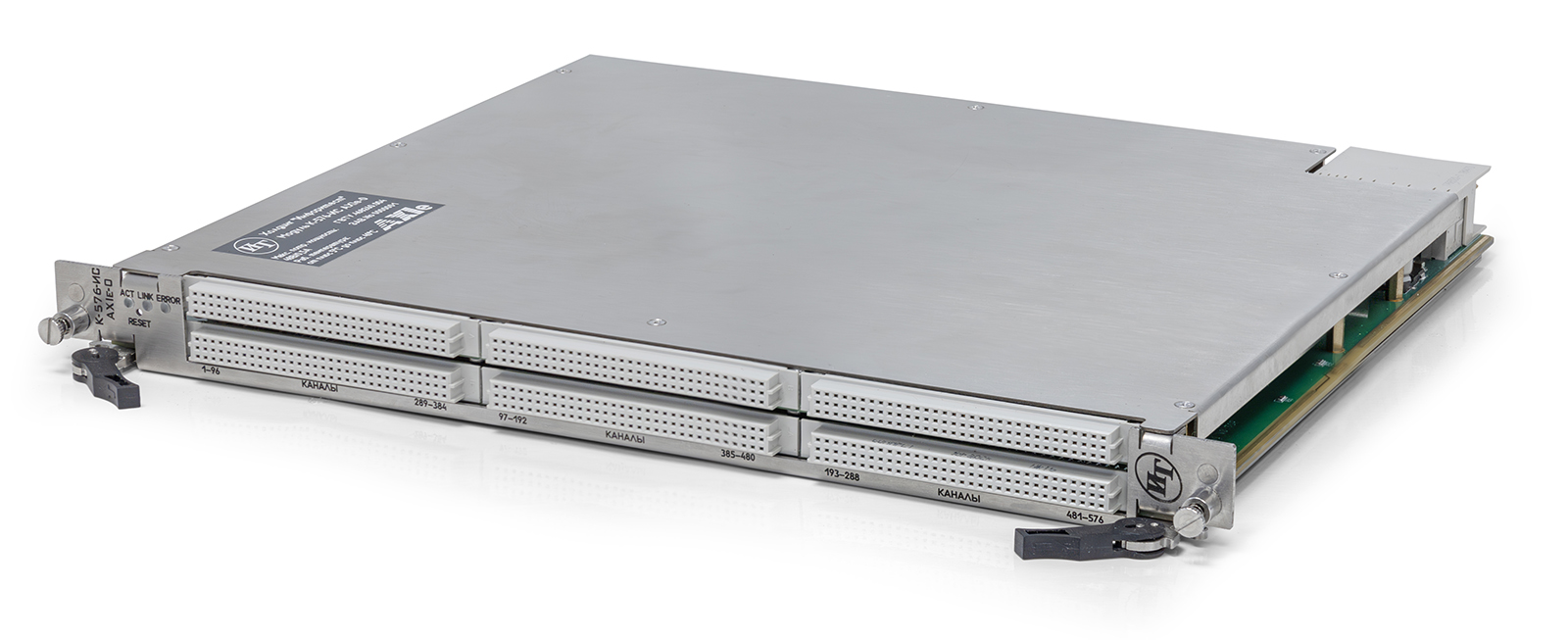

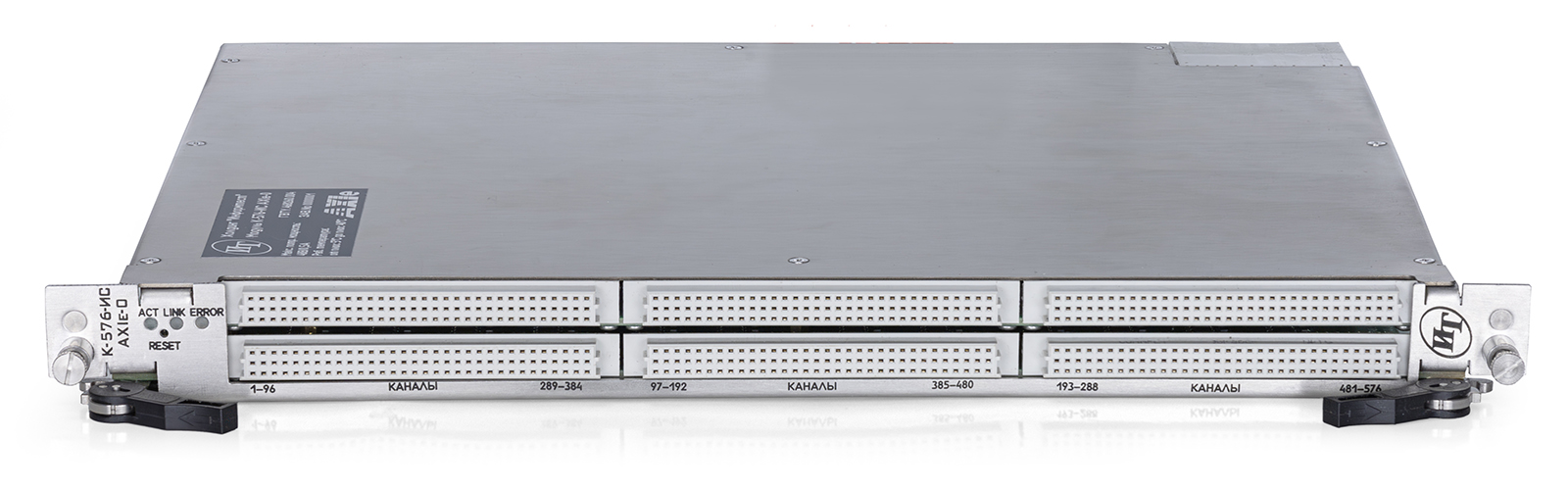

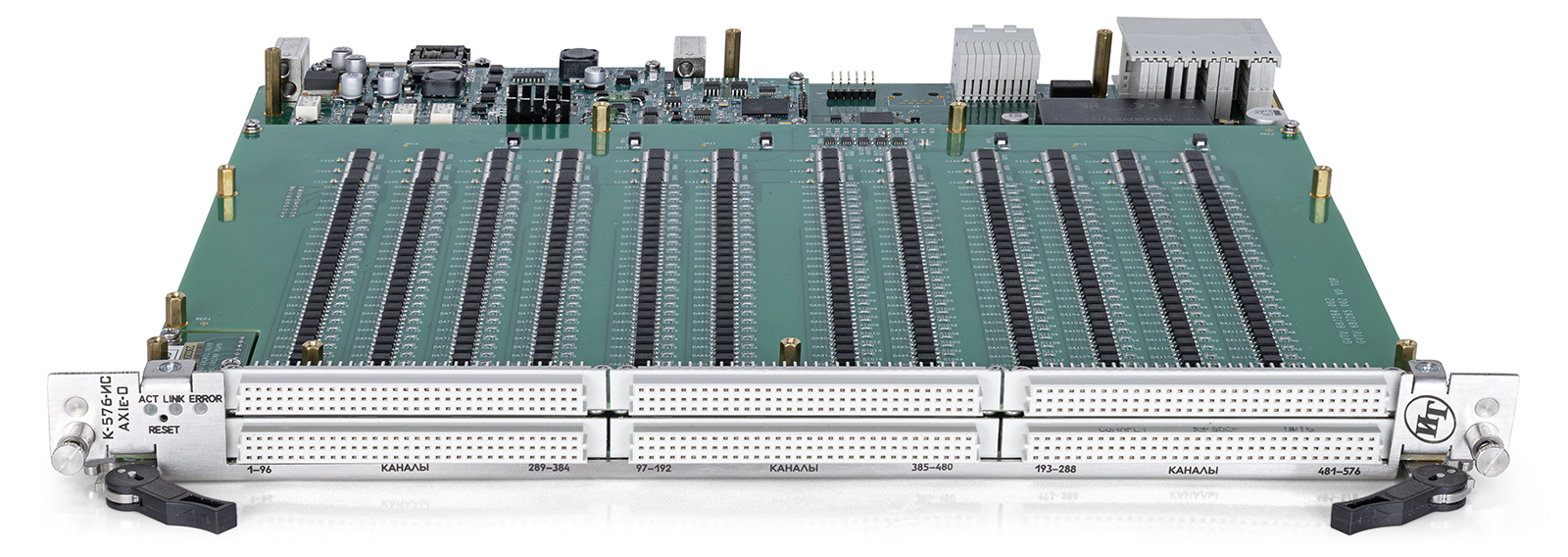

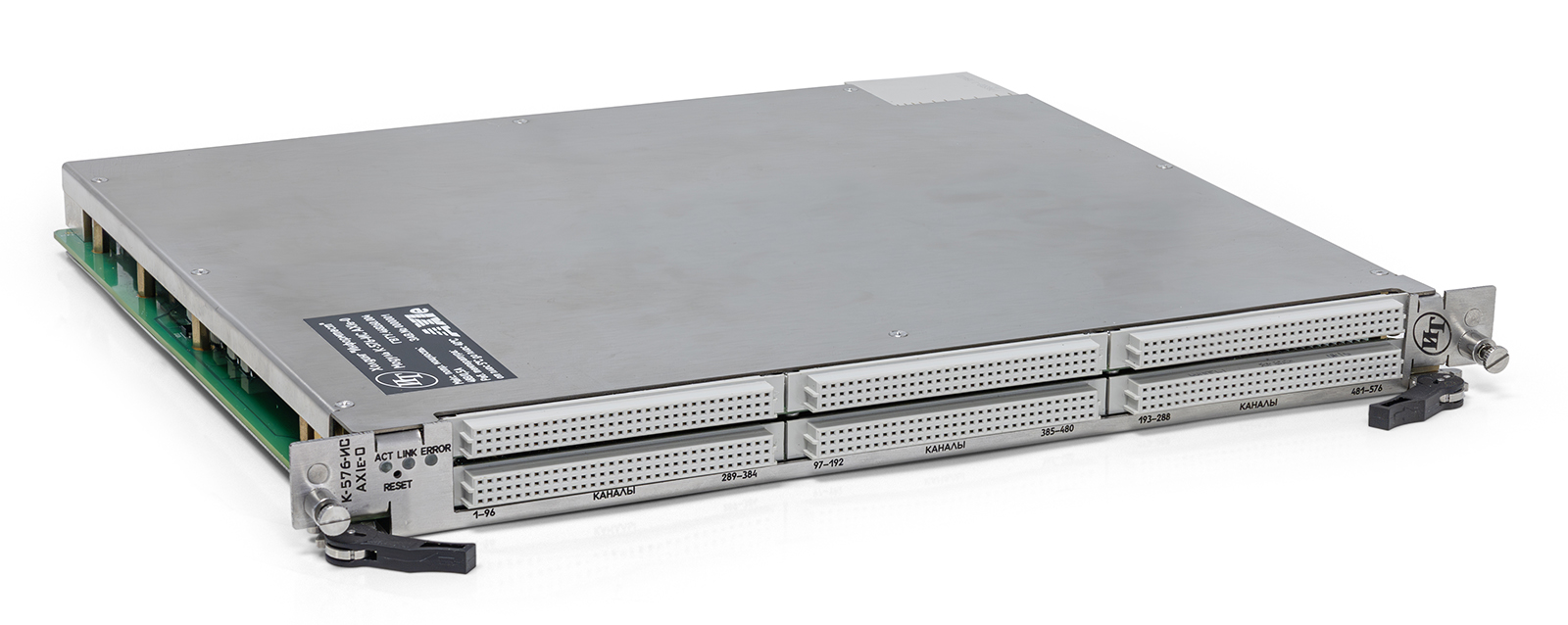

Модуль К-576-ИС AXIe-0 выполнен в стандарте AXIe-0, и сочетает в себе функции матричного коммутатора и измерителя электрических параметров.
В качестве матричного коммутатора модуль К-576-ИС AXIe-0 осуществляет подключение любой из 576 независимых выходных линий к 4-проводной измерительной шине, предназначенной для измерения электрических параметров. Модуль обеспечивает контроль состояния коммутатора на уровне регистра управления реле (замкнуто/разомкнуто).
В качестве измерителя электрических параметров модуль К-576-ИС AXIe-0 осуществляет контроль и измерение:
- сопротивления постоянному току по 4-проводной и 2-проводной схемам измерения;
- электрической емкости.
Коммутатор-измеритель К-576-ИС AXIe-0 предназначен для работы в системах контроля электромонтажа серии ТЕСТ-9110 и переносного варианта ТЕСТ-9110-П, в системах функционального контроля, системах контроля и диагностики наземной электронной аппаратуры, системах управления для стендовых испытаний.
Модуль обеспечивает возможность размыкания контактов всех реле по одной команде от ПЭВМ.
Измерение сопротивления и ёмкости производится методом вольтметра-амперметра. Для этого измеритель модуля содержит 2 независимых канала: канал измерения напряжения и канал измерения тока, работающие параллельно и одновременно.
В режиме измерения сопротивления постоянному току в качестве источника опорного напряжения используется регулируемый источник напряжения постоянного тока с ограничением выходного тока на заданном уровне. При достижении током нагрузки заданного уровня ограничения тока источник переходит в режим стабилизации тока.
В режиме измерения электрической ёмкости в качестве опорного сигнала используется переменное напряжение синусоидальной формы частотой 1 кГц и амплитудой, задаваемой программно в диапазоне от 1 до 5 В.
Модуль обеспечивает:
- проверку основных технических характеристик в режиме «Самоконтроль»;
- возможность функциональной проверки при помощи внешнего кабеля средствами самого модуля в режиме «ОК отключен»;
- гальваническую развязку между каналами, а также между каждым из каналов и корпусом модуля.
Схема измерения:
|
Максимальное коммутируемое напряжение: 30 В |
| Максимальный коммутируемый ток: 0,1 А | |
| Напряжение пробоя электрической изоляции между цепями гальванически развязанных каналов: не менее 100 В | Напряжение пробоя электрической изоляции между каналами и корпусом: не менее 200 В |
| Сопротивление изоляции между любым каналом и корпусом: не менее 20 МОм | |
Технические характеристики измерителя
| Диапазон выходного напряжения постоянного тока: от 0,1 до 30 В | Шаг установки выходного напряжения постоянного тока: 0,05 В |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока: ± (0,002 Uвосп + 0,03) В, где Uвосп – значение воспроизводимого напряжения |
Ограничение выходного тока:
|
| Шаг установки уровня ограничения выходного тока: 0,1 мА |
Измерение сопротивления постоянному току в диапазонах:
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току не более, Ом:
|
|
| Измерение электрической ёмкости в диапазоне: от 100 пФ до 1 мФ | Пределы допускаемой относительной погрешности измерений электрической ёмкости: ± 5 % |
Технические характеристики интерфейсной части
Характеристики «Base interface» (LAN):
|
