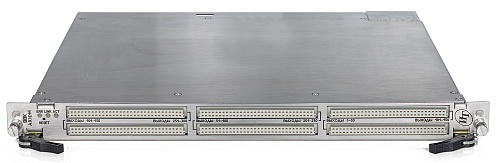

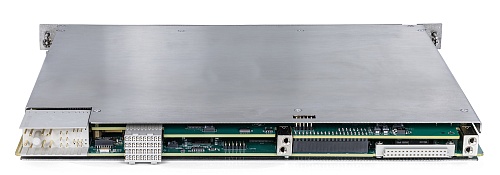

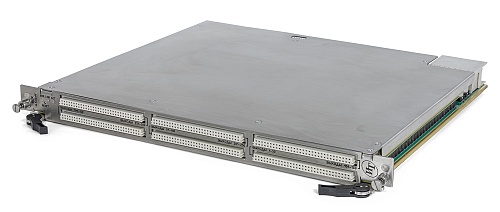

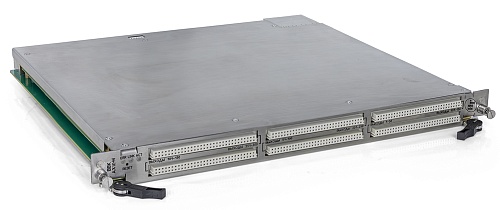

Модуль выполняет функцию высоковольтного матричного коммутатора аналоговых сигналов и осуществляет подключение любой из 300 независимых выходных линий к входным линиям, образующим воздействующий либо измерительный канал.
Модуль предназначен для работы в составе автоматизированных многоканальных кабельных тестеров серии ТЕСТ-9110 нового поколения, также может быть использован как командный инструмент под управлением оператора (через софт панель управления).
Модуль соответствует требованиям стандарта AXIe-0.
На основе модуля ВВК AXIe-М в 6-слотовом крейте AXIe размещается до 1500 каналов кабельного тестера ТЕСТ-9110, в 14-слотовом крейте можно с легкостью разместить 3900 каналов, что по плотности каналов является рекордом среди аналогов на российском рынке.
Модуль обеспечивает:
|
В качестве коммутационных элементов используются реле с минимальными напряжениями пробоя контакт-контакт и контакт-обмотка реле – 3000 V DC |
При соединении выходной линии с входной линией образуется канал со следующими характеристиками:
|
Сопротивление изоляции между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними не менее 1 ГОм |
| Функциональная проверка основных узлов в режиме «Самоконтроль» | |
| Функциональная проверка при помощи внешних кабелей средствами самого модуля в режиме «ОК отключен» | |
| Основные технические характеристики интерфейсной части | |
Интерфейсная часть модуля магистрали AXIe-0 реализована на базе процессора Cortex M4 и обеспечивает следующие характеристики Base interface (LAN):
|
|
