Применение поляризованных реле практически исключает ложные срабатывания реле, что для многих приложений критически важно. Энергопотребление такого коммутатора минимально, что важно для переносных версий ТЕСТ-9110. Применение реле с двумя группами контактов позволяет практически всегда применять 4-проводную схему подключения тестера к объекту контроля, не увеличивая количество реле в 2 раза.
Такие возможности особенно важны для тех приложений тестера, когда необходимо точно измерять сопротивление цепи при длинных переходных жгутах, что невозможно сделать без 4-проводной схемы измерений. В следующих версиях ТЕСТ-9110 по желанию потребителя возможна комбинация коммутаторов ВВК-AXIe и ВВК-П-AXIe.

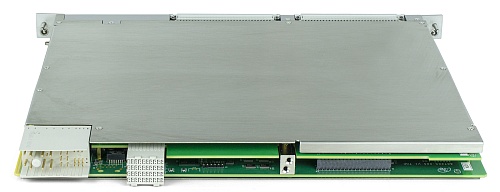

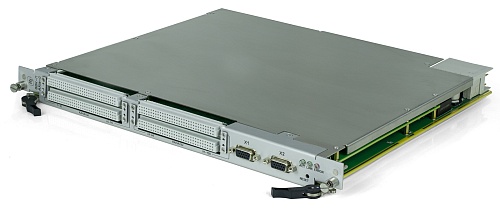

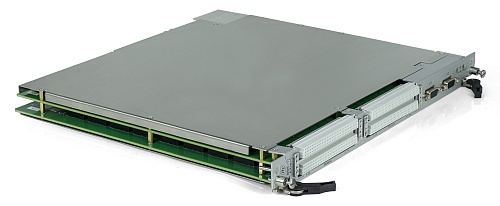

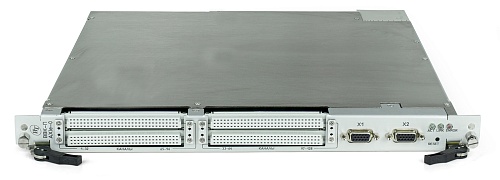

В модуле ВВК-П-AXIe-0 128х4 реализована структура матричного коммутатора вида 128х4 (128 входов – 4 выхода). Модуль предназначен для работы в контроля электромонтажа серии ТЕСТ-9110 и переносного варианта ТЕСТ-9110-П, в системах функционального контроля, системах контроля и диагностики наземной электронной аппаратуры, системах управления для стендовых испытаний.
Модуль осуществляет функцию коммутации входных и выходных линий в любом сочетании. Модуль обеспечивает контроль состояния коммутатора на уровне регистра управления реле (замкнуто/разомкнуто).
Модуль обеспечивает возможность размыкания контактов всех реле по одной команде от ПЭВМ.
Модуль обеспечивает проверку основных технических характеристик в режиме «Самоконтроль». Модуль обеспечивает возможность функциональной проверки при помощи внешнего кабеля средствами самого модуля в режиме «ОК отключен».
| Коммутируемое напряжение: 1400 VDC / 1000 VAC | Коммутируемый ток: до 2 А |
|
Электрическая прочность гальванической развязки между любой входной и выходной линией, между любой входной линией и корпусом, а также между любой выходной линией и корпусом не менее 1000 В |
Сопротивление гальванической развязки между любой парой входных линий, между любой парой выходных линий, между любой входной и выходной линией, между любой входной линией и корпусом, а также между любой выходной линией и корпусом не менее 100 МОм |
