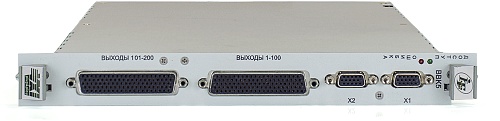

Коммутатор VXI ВВК5

Заказать

Наименование для заказа: МОДУЛЬ ВВК5

Заказать

Форм-фактор

VXI;

Количество каналов

200;

Описание
Технические характеристики

ВВК5 выполняет функцию высоковольтного коммутатора аналоговых сигналов и осуществляет подключение любой из 200 независимых выходных линий к входным линиям, образующим воздействующий либо измерительный канал. ВВК5 обеспечивает коммутацию переменного напряжения до 750V и постоянного напряжения до 1050V при токе до 2 А.

Модуль обеспечивает: подключение к объекту контроля 200 выходных линий; подключение к любой из 200 выходных линий любой из четырех входных измерительных линий: «Eo/Io», «+Ux», «Ix/-Ux» и «-Io»	В качестве коммутационных элементов используются реле фирмы Meder - SIL12-1A85-76D3K с минимальными напряжениями пробоя контакт-контакт и контакт-обмотка реле – 3000 V DC
При соединении выходной линии с входной линией образуется канал со следующими характеристиками: максимальное коммутируемое напряжение (значение напряжения постоянного/переменного тока): 1050 В/ 750 В; максимальный коммутируемый ток: 2.0 А; максимальная коммутируемая мощность: 10 Вт; максимальный протекающий ток при нахождении реле канала в замкнутом состоянии: 1 А; время замыкания/размыкания коммутационного элемента (реле) не более 1 мс	Сопротивление изоляции между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними не менее 1 ГОм
	Функциональная проверка основных узлов в режиме «Самоконтроль»
	Функциональная проверка при помощи внешних кабелей средствами самого модуля в режиме «ОК отключен»
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм	Масса 3,0 кг
