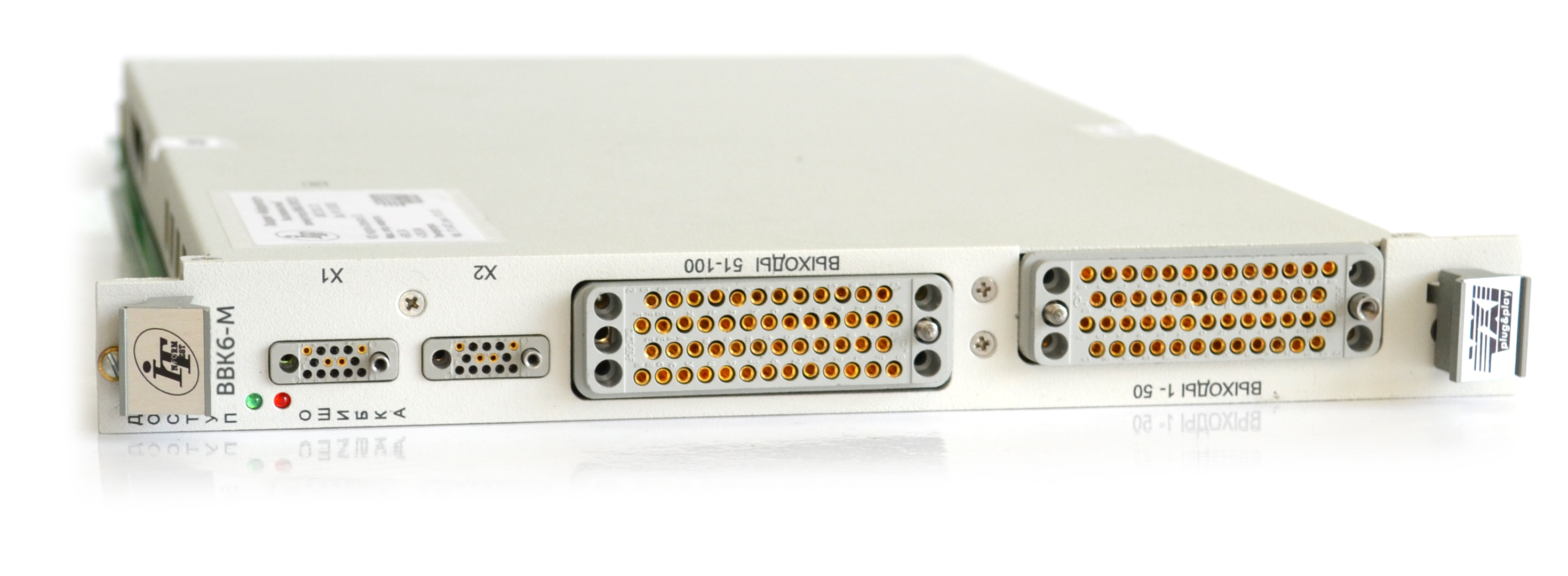

Коммутатор VXI ВВК6-М

Заказать

Наименование для заказа: МОДУЛЬ ВВК6-М

Заказать

Форм-фактор

VXI;

Количество каналов

100;

Описание
Технические характеристики

Модуль предназначен для работы в составе измерительных систем. Модуль выполняет функцию высоковольтного коммутатора аналоговых сигналов и осуществляет подключение любой из 100 независимых выходных линий к входным линиям, образующим воздействующий либо измерительный канал.

ВВК6-М предназначен для работы в составе автоматизированных измерительных многоканальных тестерах проводного монтажа нового поколения ТЕСТ-9110.

Модуль соответствует требованиям ГОСТ Р 51884-2002 к модулям VXI.

Основные технические характеристики функциональной части
Модуль обеспечивает: подключение к объекту контроля 100 выходных линий; подключение к любой из 100 выходных линий любой из четырех входных измерительных линий: «Eo/Io», «+Ux», «Ix/-Ux» и «-Io»	При соединении выходной линии с входной линией образуется канал со следующими характеристиками: максимальное коммутируемое напряжение (значение напряжения постоянного тока или амплитудное значение напряжения переменного тока) 1000 В; максимальный коммутируемый ток 1,0 А; максимальная коммутируемая мощность 100 Вт; максимальный протекающий ток при нахождении реле канала в замкнутом состоянии 1 А; время замыкания/размыкания коммутационного элемента (реле) не более 1 мс
Максимальное напряжение, которое может быть приложено между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними, не более 3100 В значения напряжения постоянного тока или амплитудного значения переменного тока (эффективное значение напряжения синусоидального сигнала 2500 В)
Сопротивление изоляции между двумя входными линиями, между двумя выходными линиями, между любой входной и любой выходной линией при разомкнутых контактах реле между ними не менее 1 ГОм	Модуль обеспечивает возможность функциональной проверки основных узлов в режиме «Самоконтроль»
Основные технические характеристики интерфейсной части
Интерфейсная часть модуля обеспечивает следующие характеристики: иерархические свойства – исполнитель; класс устройства – на основе регистров (RB); адресное пространство – А16/А24; формат данных – D32; динамическая/статическая адресация устройства VXI; код модели – А18А h; требуемый объем памяти – 8192 байт; электрические характеристики в соответствии с требованиями стандарта IEEE Std 1155-1992
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм	Масса 3,0 кг
