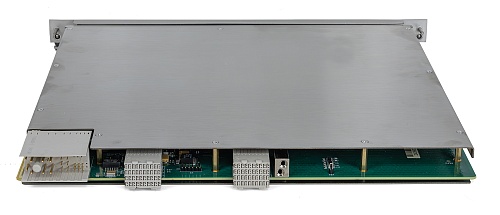

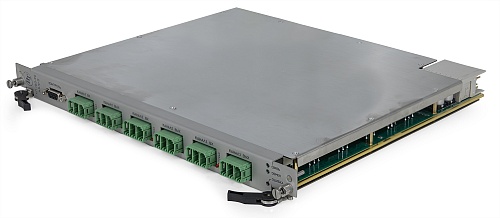

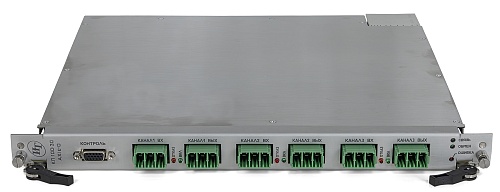

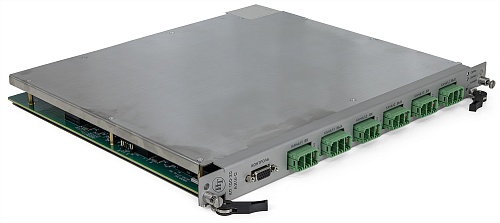

КП100-30 AXIe-0
Наименование для заказа:
КП100-30 AXIe-0
Форм-фактор
AXIe-0;
Модуль КП100-30 AXIe-0 обеспечивает по командам программы независимую коммутацию цепей питания по трем каналам. Каждый канал состоит из двух коммутируемых цепей: цепи «+» и цепи «-».
Модуль обеспечивает контроль и индикацию состояния каждого канала (включен/отказ).
Модуль обеспечивает контроль следующих параметров для каждого канала:
- напряжения постоянного тока между входной цепью «+» и входной цепью «-»
- напряжения постоянного тока между выходной цепью «+» и выходной цепью «-»
- силы постоянного тока, протекающего в канале (через нагрузку)
В каждом канале модуля предусмотрена защита от следующих аварийных ситуаций, возникающих при его работе:
- обнаружение на входах канала напряжения обратной полярности
- превышение значения напряжения на входах канала выше предельно допускаемого значения, задаваемого программно
- обнаружение в канале тока обратной полярности
- превышение значения силы тока в канале выше предельно допускаемого значения, задаваемого программно
- отсутствие замыкания контактов реле при включении канала
- обнаружение короткого замыкания входных цепей «+» и «-» на входную цепь «КОРПУС»
| Максимальное коммутируемое напряжение постоянного тока: 100 В | Максимальный коммутируемый постоянный ток: 30 А |
| Диапазон контроля напряжения постоянного тока: от 3 до 110 В | Диапазон контроля силы постоянного тока: от 0,3 до 33 А |
| Шаг установки контролируемой величины напряжения: 1 В | Шаг установки контролируемой силы постоянного тока: 0,1 А |
| Электрическая прочность гальванической развязки между любой входной и выходной линией, между любой входной/выходной линией и корпусом, а также цепями питания и управления модуля не менее 200 В | Сопротивление гальванической развязки между любой входной и выходной линией, между любой входной/выходной линией и корпусом, а также цепями питания и управления модуля не менее 20 МОм |
