Генератор сигналов высокочастотный ГСМ AXIe

Генератор сигналов высокочастотный ГСМ AXIe
Заказать
Наименование для заказа:
Заказать
Форм-фактор
AXIe-0;
Количество каналов
1;
Максимальная частота
10 ГГц;

Программно-аппаратный комплекс «Генератор сигналов высокочастотный ГСМ AXIe» предназначен для формирования гармонических синусоидальных сигналов с аналоговой модуляцией (АМ, ЧМ, ФМ, ИМ) или без модуляции в диапазоне частот от DC до 10 ГГц.

Функции комплекса

  • Воспроизведение немодулированных гармонических сигналов и сигналов с амплитудной, частотной, фазовой или импульсной модуляцией в диапазоне несущих частот от 1 кГц до 10 ГГц.

Область применения комплекса – радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.

Принцип действия генератора основан на формировании сигнала (с аналоговой модуляцией или без модуляции) на промежуточной частоте и последующем супергетеродинном переносе сигнала промежуточной частоты в область высоких частот.

Состав комплекса

Комплект аппаратуры:

Комплект программного обеспечения:

  • Библиотека управления (API);

  • Программная панель управления.

Конструкция

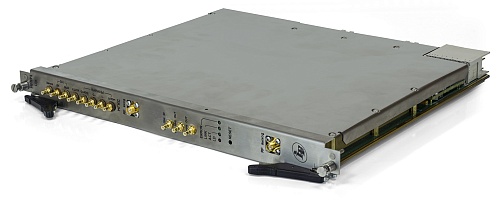

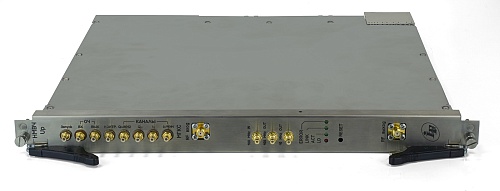

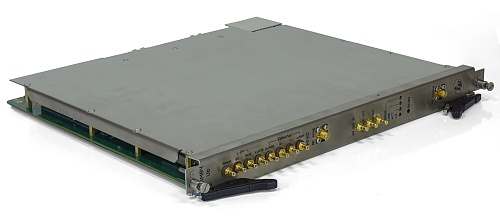

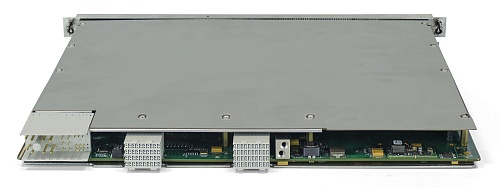

Конструктивно генератор сигналов выполнен в виде одного AXIe модуля НМВЧ Up AXIe-0, установленного в AXIe крейте.

Диапазон частот от DC до 10 ГГц

Уровень фазовых шумов при отстройке на 1 кГц, дБн/Гц

  • на частотах до 100 МГц: -100 дБн/Гц
  • на частотах от 100 МГц до 10 ГГц: -80 дБн/Гц
Нестабильность частоты внутреннего опорного генератора

± 2∙10-6 без МФОЧ

± 1∙10-8 с МФОЧ*
Диапазон установки уровня выходной мощности**
  • -80 дБм до +20 дБм в диапазоне частот до 100 МГц
  • -120 дБм до 0 дБм в диапазоне частот от 100 МГц до 10 ГГц
Разрешение по уровню устанавливаемой на выходе мощности 0,01 дБ Пределы допускаемой основной погрешности воспроизведения уровня мощности при температуре от 10 °С до 30 °С
  • на частотах до 100 МГц: ± 1 дБ

  • на частотах от 100 МГц до 10 ГГц: ± 2 дБ

КСВ входов и выходов: 1,5
* МФОЧ (ФТКС.468266.059) является источником опорного сигнала, обеспечивающего воспроизведение высокоточной частоты
** Возможно расширение границ диапазона установки уровня выходной мощности при использовании модуля аттенюатора RFATT AXIe-0 (ФТКС.468260.195)
Режим амплитудной модуляции (АМ)
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц
± 0,01%
Дискретность установки частоты модуляции
0,1 Гц
Виды формы сигнала модулирующего напряжения
  • синусоидальная,
  • треугольная,
  • прямоугольная,
  • пилообразная
Предел допускаемой относительной погрешности установки глубины АМ в диапазоне от 1 до 100%
± 1%
Дискретность установки глубины АМ
1%
Режим частотной модуляции (ЧМ)
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц
± 0,01%
Дискретность установки частоты модуляции
1 Гц
Виды формы сигнала модулирующего напряжения
  • синусоидальная,
  • треугольная,
  • прямоугольная,
  • пилообразная
Предел допускаемой относительной погрешности установки девиации частоты в диапазоне от 0,1 до 100 кГц
± 1Гц
Дискретность установки девиации частоты
1 Гц
Режим фазовой модуляции (ФМ)
Пределы допускаемой относительной погрешности установки модулирующих частот в диапазоне от 100 Гц до 20 кГц
± 0,01 %
Дискретность установки частоты модуляции
0,1 Гц
Виды формы сигнала модулирующего напряжения
  • синусоидальная,
  • треугольная,
  • прямоугольная,
  • пилообразная
Предел допускаемой погрешности установки девиации фазы в диапазоне от 0 до 3,14 рад
± 0,1 рад
Дискретность установки девиации фазы
0,05 рад
Импульсная модуляция (ИМ) (внутренняя)
Предел допускаемой относительной погрешности установки скважности для прямоугольной огибающей ИМ сигнала в диапазоне от 1,5 до 100
10%
Предел допускаемой относительная погрешности установки периода следования импульсов в диапазоне от 1 мкс до 100 мс
10%
