Представляем новое решение в стандарте PXIe: многоканальный цифровой осциллограф с синхронным тактированием и запуском измерительных каналов по единой аппаратной шине шасси с межканальной синхронизацией без временного рассогласования.
Преимущества решения:
Абсолютная фазовая синхронность. Аппаратное тактирование от общего генератора PXI_CLK100 исключает фазовый дрейф между каналами
Компактность и высокая плотность каналов. 10+ каналов (в зависимости от типа шасси) 100 МГц / 14 бит размещаются в габаритах компактного настольного прибора
Единое программное обеспечение. Интуитивно понятная панель управления отображает все каналы на одном мониторе, поддерживает математическую обработку, спектральный анализ (БПФ) и автоматические измерения.
Российская разработка и производство. Приборы внесены в Государственный реестр средств измерений РФ, построены на отечественных схемотехнических решениях и независимы от зарубежной техподдержки.
Области применения
- научные исследования
- производственный контроль
- разработка и отладка многоканальной связной и радиолокационной аппаратуры
- мониторинг многоточечных переходных процессов в энергетике и импульсной физике
- комплексное тестирование сложных радиоэлектронных систем.
Ключевые технические характеристики модулей
ОСЦ201-PXIe:
- Количество каналов: 2 независимых аналоговых канала (в демо-конфигурации — 10 каналов)
- Разрядность АЦП: 14 бит (высокое вертикальное разрешение и динамический диапазон)
- Частота дискретизации: до 250 Мвыб/с на канал
- Полоса пропускания: не менее 100 МГц
- Сопротивление входа: 50 Ом или 1 Мом
- Глубокая внутренняя память: 256 Мвыб (268 435 456 отсчетов) на каждый канал для непрерывной записи длительных процессов
- Входные диапазоны: от ±0,05 В до ±100 В (открытый / закрытый вход)
- Аппаратная синхронизация: по линиям PXI_TRIG [7..0], PXI_STAR, внешнему аналоговому входу или по уровню сигнала любого канала.
Генератор сигналов ГС201-PXIe:
- Разрядность ЦАП: 16 бит
- Полоса пропускания: до 220 МГц
- Выходное напряжение: до ±15 В (без нагрузки), ±7,5 В (на 50 Ом)
- Объем памяти формы сигналов: 256 Мотсчетов на канал

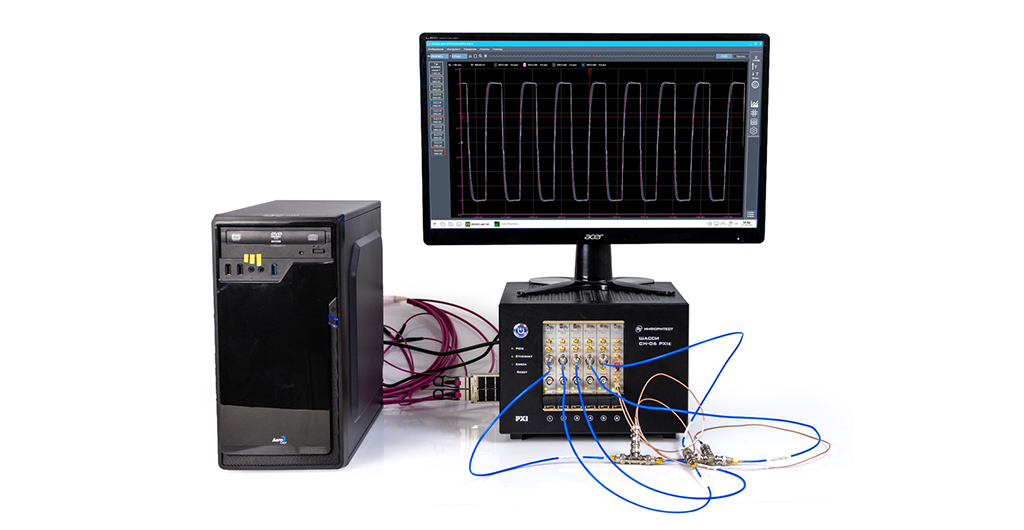

Ознакомиться с работой многоканального осциллографа PXIe можно на нашем стенде F305 на выставке Testing&Control-2026. Специалисты продемонстрируют его возможности, покажут работу программного обеспечения и ответят на вопросы по применению решения в ваших задачах.
