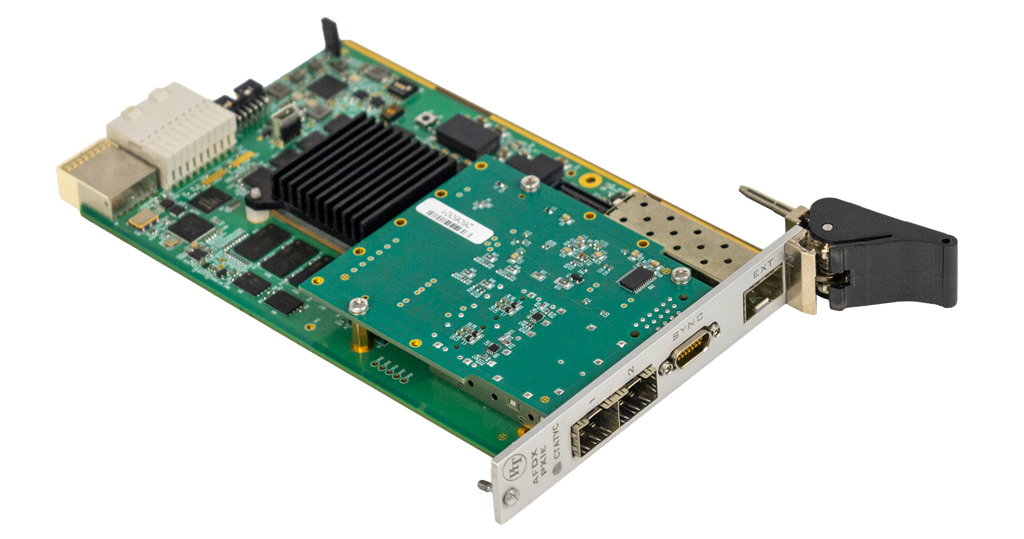

Модуль AFDX-PXIe

Модуль применяется для разработки и испытаний оконечных устройств AFDX, тестирования коммутаторов ARINC 664 P7, интеграции бортовых сетей, лабораторных и стендовых испытаний, а также производственных тестов.

Вся логика обработки сообщений, включая VL traffic shaping и redundancy management, реализована на ПЛИС, что позволяет минимизировать задержки портов и повысить точность временных меток до наносекундных значений по сравнению с решениями на встраиваемых системах.

Модуль оснащён одним каналом AFDX со скоростью 10/100/1000 Мбит/с и поддерживает SFP BASE-X и SGMII (медь/оптика). Предусмотрено 64 виртуальные линии на передачу и 64 на приём, до 18 000 кадров расписания на VL Tx и 17 999 на VL Rx. Временные метки кадров имеют разрешение 10 нс. Доступны режимы AFDX Comm Ports, SAP ports и монитор, а также инжекция тестовых ошибок, анализ ошибок принятых кадров и настройка разрешений ошибок, настраиваемый менеджер избыточности и гибкая конфигурация BAG, смещения кадров между портами и межкадрового интервала с разрешением 1 мкс.

Синхронизация обеспечивается по IRIG-B DCLS (B002, B003, B006, B007), IRIG-B AM (B122, B123, B126, B127), выдаче IRIG-B AM (B127) и секундной метке. Также предусмотрены PXIe-триггеры и внешние синхросигналы: 4 TTL входа, 4 TTL выхода и 4 open-collector входа-выхода.
