Модуль CMГС AXIe-0

Дата публикации: 20 Сен 2016

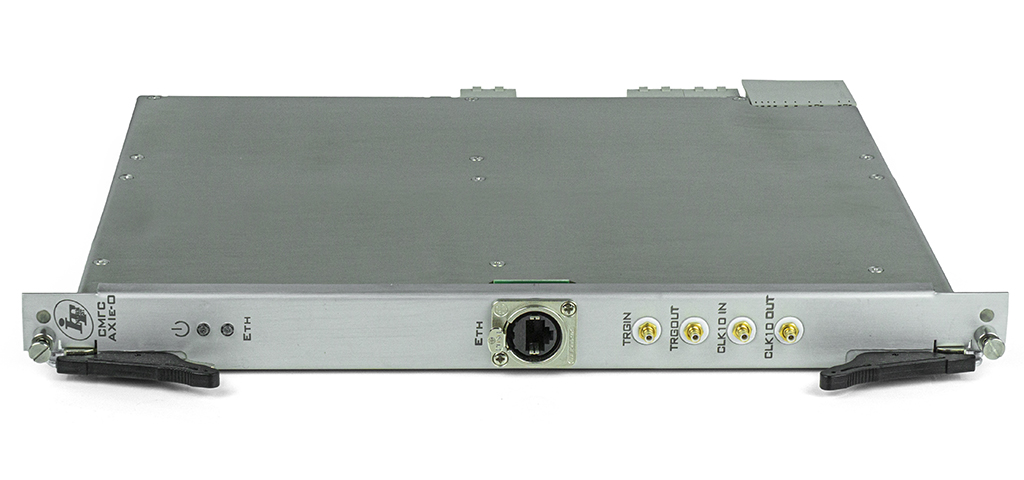

Уважаемые коллеги представляем Вам новый системный модуль AXIe крейта - модуль CMГС AXIe-0

Основным отличием CMГС AXIe-0 от остальных моделей системных модулей, выполненных в стандарте AXIe, является поддержка синхронной работы инструментальных модулей как внутри крейта, в который он установлен, так и вне его.

Модуль представляет собой 14-ти портовый неуправляемый Ethernet коммутатор. Один из портов этого коммутатора выведен на лицевую панель модуля и используется для взаимодействия по интерфейсу Ethernet c внешней аппаратурой (ПЭВМ, Ethernet локальная сеть), остальные 13 портов коммутатора используются для взаимодействия с инструментальными модулями крейта стандарта AXIe-0. Такая архитектура модуля позволяет обеспечить взаимодействие внешней ПЭВМ с любым инструментальным модулем крейта стандарта AXIe-0.

Технические характеристики

Технические характеристики интерфейса взаимодействия с инструментальными модулями крейта
Максимальное количество обслуживаемых инструментальных модулей	До 13
Интерфейс взаимодействия с инструментальными модулями через встроенный Ethernet	Ethernet 13 портов 10/100/1000 Base-T
Физическая реализация интерфейса взаимодействия с инструментальными модулями	Разъем Zona 2 модуля в соответствии с AXIe стандартом
Взаимодействие по триггерным линиям с инструментальными модулями	Обеспечивает ретрансляцию сигналов между любой из 12 линий тригерной шины AXIe крейта и внешними соединителями, расположенными на лицевой панели модуля. Состояние любой из 12 линий тригерной шины AXIe крейта может быть ретранслировано на разъем «TTRG OUT» модуля. Выбор линии для ретрасляции осуществляется с помощью микропереключателя. Уровень выходного сигнала «TRG OUT» - ТТЛ 5В. Тип разъема – SMB. Для приема внешних сигналов с последующей ретрансляцией их на тиггерную шину AXIe крейта на лицевой панели модуля располагается разъем «TRG IN». Выбор линии тригерной шины AXIe крейта для ретрасляции осуществляется с помощью микропереключателя. Уровень входного сигнала «TRG IN» - ТТЛ 5 В. Тип разъема – SMB
Тактовая синхронизация инструментальных модулей	Обеспечивается формирование сигнала CLK100 на инструментальные модули в соответствии с AXIe стандартом от внутреннего источника опорной частоты модуля или от внешнего источника опорной частоты 10 МГц. Выбор источника формирования сигнала CLK100 на инструментальные модули и на разъем «CLK OUT» модуля осуществляется с помощью микропереключателя. Для подключения внешнего источника опорной частоты на лицевой панели модуля располагается разъем «CLK IN». Параметры входного сигнала: частота – 10 МГц, уровень сигнала - ТТЛ 5 В. Тип разъема – SMB. Для выдачи сигналов опорной частоты на другие внешние устройства на лицевой панели модуля располагается разъем «CLK OUT». Источником частоты этого сигнала может быть как внутренний генератор модуля, так и сигнал, поступающий на разъем «CLK IN». Параметры выходного сигнала: частота – 10 МГц, уровень сигнала - ТТЛ 5 В. Тип разъема – SMB
Технические характеристики интерфейса взаимодействия с внешней аппаратурой
Интерфейс	Ethernet 1 порт 10/100/1000 Base-T
Тип Ethernet коммутатора	Неуправляемый коммутатор
Стандарты и функции	IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; управление потоком IEEE 802.3x; IEEE 802.3az Energy Efficient Ethernet (EEE); автоматическое определение MDI/MDIX; поддержка режима полу-/полного дуплекса для скорости 10/100/1000 Мбит/с; Jumbo-фреймы размером до 9216 байт; автосогласование скорости
Скорость передачи данных	Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс); Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс) Gigabit Ethernet: 2000 Мбит/с (полный дуплекс)
Метод коммутации	Store-and-forward (режим коммутации с промежуточным хранением)
Скорость фильтрации/передачи пакетов	Ethernet: 14880 пакетов в секунду; Fast Ethernet: 148800 пакетов в секунду Gigabit Ethernet: 1488000 пакетов в секунду
Размер таблицы MAC-адресов	8K записей
Буфер пакетов	128 Кб
Поддержка технологии Plug&play	Да, подключение интерфейса Ethernet к инструментальным модулям и к внешней аппаратуре обеспечивается без дополнительных настроек, автоматически
WEB-интерфейс модуля	Отсутствует
Физическая реализация интерфейса взаимодействия с внешней аппаратурой	промышленный стандарт EtherCon или стандартный разъем RJ45 (универсальное подключение) тип разъема модуля -Neutrik NE8FDP; категория Ethernet – Cat5e
Индикаторы модуля	Индикатор наличия питания модуля и индикатор обмена пакетами по интерфейсу Ethernet c внешней аппаратурой
Питание модуля	минус 48 В; разъем Zona 1 модуля в соответствии с AXIe стандартом
Масса модуля	1,0 кг
