Новая линейка осциллографов от холдинга "Информтест"

Дата публикации: 19 Сен 2017
Холдинг Информтест анонсирует новую линейку стандартных и многоканальных осциллографов в различных  исполнениях.

Стандартный вариант осциллографа построен на базе модульного осциллографа МОСЦ-6 (2 канала, скорость семплирования 5 ГГс/сек, полоса пропускания 900 МГц, 8 диапазонов, память 2 Гб на канал), установленного в моноблок новой модели MEZABOX-4 LXI.

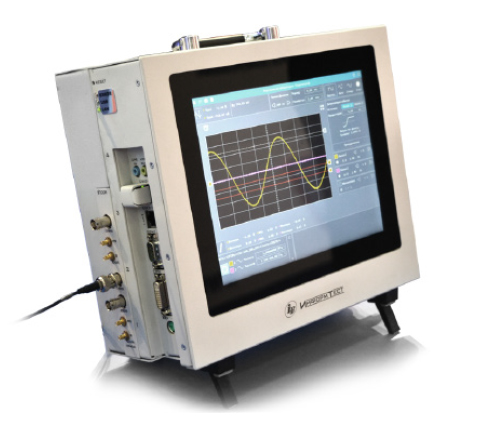

Кроме моноблока MEZABOX-4 LXI (встроенный РС компьютер Core i5, 4Gb RAM, 10 дюймов IPS монитор с технологией Touchscreen) осциллограф в варианте 4 канала может поставляться в другом варианте моноблока (параметры компьютера те же что и в моноблоке MEZABOX-4 LXI, но монитор 19 дюймов c технологией Touchscreen).

Для многоканальных приложений МОСЦ-6 может встраиваться в моноблок AXIe на 6 слотов. При установке в моноблок AXIe получается 12 канальный осциллограф МОСЦ-6. Параметры встроенного компьютера в моноблоке AXIe такие же, как в моноблоке MEZABOX-4 LXI. Вопросы синхронизации всех каналов решаются в моноблоке AXIe.

Для системных осциллографов (без мониторов и с удаленным управлением), выполненных в  формате 1 – 1,5 U для установки в 19 дюймовую стойку, МОСЦ-6 предлагается в варианте на 2 или 4 канала, установленным в LXI носитель MezaBox-4М. Такая версия МОСЦ-6 управляется по LAN или USB2.0 High speed. По желанию потребителя увеличивая количество MezaBox-4М, можно построить многоканальный осциллограф на требуемое количество каналов. Если в системе требуется только 2 канала осциллографа, то потребителям предлагается использовать МОСЦ-6 в LXI крейте MezaBox.

ПО «Виртуальная лаборатория» в режиме «Осциллограф» позволяет отображать и обрабатывать принимаемые данные. Поддерживает работу с двумя каналами физического устройства и имеет один канал математической обработки.

Программно-аппаратный комплекс «Виртуальная лаборатория» является российским функциональным аналогом VirtualBench от National Instruments и имеет ряд преимуществ в части использования полноценных профессиональных приборов высоких классов точности.

При всем описанном многообразии исполнений МОСЦ-6 остается неизменным. Новое программное обеспечение осциллографа построено на базе ПО «Виртуальная лаборатория» разработки холдинга Информтест, работает под управлением Windows или AstraLinux.

МОСЦ-6 выпускается серийно на собственном производстве холдинга «Информтест» и занесен в Госреестр средств измерений РФ № 54566-13. При необходимости потребитель может добавлять другие модульные приборы на свободные места для установки мезонинных модулей (мультиметры, генераторы, измерители различных параметров и т.д.)

Осциллографы на базе МОСЦ-6 заменяют:

  • Rigol DS6102
  • Rohde&Schwarz RTM2102
  • Tektronix  MDO3102
  • Keysight Technologies  DSOX3102T

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 2 измерительных канала;
  • 5 Гсемплов/с по каждому каналу;
  • 900 МГц полоса пропускания;
  • 8 бит разрядность АЦП;
  • 2048 Мостчетов/канал RAM;
  • Является аналогом с улучшенными характеристиками осциллографов и оцифровщиков NI PXI 5154, NI PXI 5153 и NI PXIe 5162 от National Instruments в стандарте PXI

Полоса пропускания каждого канала по уровню минус 3 дБ:

  • не менее 900 МГц при входном сопротивлении 50 Ом;
  • не менее 250 МГц при входном сопротивлении 1 МОм

Диапазоны измерения мгновенных значений напряжений по входам каждого канала:

Обозначение диапазона Размах входного напряжения, В
«± 50 мВ» от минус 0,05 до плюс 0,05 В
«± 100 мВ» от минус 0,10 до плюс 0,10 В
«± 250 мВ» от минус 0,25 до плюс 0,25 В
«± 500 мВ» от минус 0,50 до плюс 0,50 В
«± 1 В» от минус 1,00 до плюс 1,00 В
«± 2,5 В» от минус 2,50 до плюс 2,50 В
«± 5 В» от минус 5,00 до плюс 5,00 В
«± 10 В» от минус 10,00 до плюс 10,00 В
«± 20 В» от минус 20,00 до плюс 20,00 В
«± 50 В» от минус 50,00 до плюс 50,00 В

Максимальное абсолютное значение измерения напряжения в каждом диапазоне не менее 1,02 × Д, где Д – значение диапазона измерения

Ограничение полосы пропускания по каждому каналу при помощи программно подключаемых ФНЧ с верхними границами частоты 20 МГц или 500 МГц Пределы, приведенной к значению верхней границы диапазона, допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу равны:
  • ± 3,0 % в диапазоне «± 50 мВ»;
  • ± 2,0 % в диапазоне «± 100 мВ»;
  • ± 1,5 % в остальных диапазонах
Пределы допускаемой погрешности установки напряжения смещения, приведенной к значению верхней границы диапазона измерений, равны ± 1,5 %. Дискретность установки напряжения смещения:
  • 100 мкВ для диапазона «± 50 мВ»;
  • 200 мкВ для диапазона «± 100 мВ»;
  • 500 мкВ для диапазона «± 250 мВ»;
  • 1 мВ для диапазона «± 500 мВ»;
  • 2 мВ для диапазона «± 1 В»;
  • 5 мВ для диапазона «± 2,5 В»;
  • 10 мВ для диапазона «± 5 В»;
  • 20 мВ для диапазона «± 10 В»;
  • 50 мВ для диапазона «± 20 В»;
  • 100 мВ для диапазона «± 50 В»
Выбор частоты дискретизации из следующего ряда значений:
  • 5 Гвыборок/с (период дискретизации 0,2 нс);
  • 2,5 Гвыборок/с (период дискретизации 0,4 нс);
  • 1,25 Гвыборок/с (период дискретизации 0,8 нс);
  • 1 Гвыборок/с (период дискретизации 1 нс);
  • 500 Мвыборок/с (период дискретизации 2 нс);
  • 200 Мвыборок/с (период дискретизации 5 нс);
  • 100 Мвыборок/с (период дискретизации 10 нс);
  • 50 Мвыборок/с (период дискретизации 20 нс);
  • 20 Мвыборок/с (период дискретизации 50 нс);
  • 10 Мвыборок/с (период дискретизации 100 нс);
  • 5 Мвыборок/с (период дискретизации 200 нс);
  • 2 Мвыборок/с (период дискретизации 500 нс);
  • 1 Мвыборок/с (период дискретизации 1 мкс)
Максимальное неразрушающее напряжение, подаваемое на входы каналов мезонина при времени непрерывного воздействия, не превышающем 1 мин, не более:
  • ± 7,5 В при входном сопротивлении 50 Ом;
  • ± 100 В при входном сопротивлении 1 МОм
Программная установка одинакового для обоих каналов время измерения в диапазоне от 204,8 нс до 1073,742 секунд с шагом (Tд × 1024), где Тд – период дискретизации. Внутри диапазона время измерения определяется по формуле N × Тд, где N – число отсчетов, записываемых в ОЗУ в течение одного цикла измерения; Тд - период дискретизации
Максимальная частота дискретизации при измерении сигнала в режиме реального времени 5 Гвыборок/с (период дискретизации 0,2 нс) в двухканальном режиме работы
Программная установка значений входного сопротивления для каждого канала:
  • 1 МОм ± 1 % - для всех диапазонов;
  • 50 Ом ± 2 % - для диапазонов: «± 50 мВ», «± 100 мВ», «±
  • 250 мВ», «± 500 мВ», «± 1 В», «± 2,5 В» и «± 5 В»
Пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне времени измерений от 204,8 нс до 1073,742 с:

        [2,5×10-6 × Tx + Тд],

где Тх – измеряемый интервал времени; Тд – период дискретизации
ОЗУ для хранения результатов преобразования по каждому каналу. Объем каждого ОЗУ 2048 Мб (2147483648 выборок). Количество разрядов АЦП: 8
В двухканальном режиме работы время нарастания не более:
  • 500 пс при установленном входном сопротивлении 50 Ом;
  • 1,4 нс при установленном входном сопротивление 1 МОм
Диапазон установки порога запуска при внутреннем режиме запуска соответствует выбранному диапазону измерений. Дискретность установки порога запуска равна значению Umax/128, где Umax - значение верхней границы диапазона измерений, В
Параметры входа запуска:
  • входное сопротивление постоянному току 50 Ом или 1 МОм (задается программно);
  • размах напряжения от минус 5,0 до плюс 5,0 В;
  • диапазон установки порога переключения от минус 2,0 до
  • плюс 2,0 В с шагом 0,1 В;
  • полоса пропускания - 250 МГц
Формирование выходного сигнала запуска с параметрами:
  • форма - прямоугольные  импульсы;
  • выходное напряжение высокого уровня – не менее 2,3 В
  • при токе нагрузки до минус 8 мА;
  • выходное напряжение низкого уровня – не более 0,6 В при токе нагрузки до 8  мА
Программный выбор источников опорной частоты:
  • внутренний генератор частоты 10 МГц. Относительная погрешность и нестабильность опорной частоты не более 2,5×10-6;
  • внешний генератор, от которого сигнал частоты 10 МГц
  • должен подаваться на соединитель мезонина «ОПОРНАЯ ЧАСТОТА ВХ»
Параметры входа внешней опорной частоты:
  • режим работы по постоянному току - «закрытый» (наличие разделительной  емкости);
  • входной импеданс на частоте 10 МГц - 50 ± 1 Ом;
  • размах неразрушающего напряжения не более 6 В
Требования к внешнему сигналу опорной частоты:
  • тип сигнала: синусоида или прямоугольные импульсы;
  • частота сигнала – 10 МГц;
  • амплитуда сигнала – от плюс 0,5 до плюс 2,5 В
Формирование выходного сигнала опорной частоты с параметрами:
  • форма - прямоугольные импульсы со скважностью 2;
  • частота – 10 МГц;
  • выходное напряжение высокого уровня – не менее 2,3 В при токе нагрузки до минус 8 мА;
  • выходное напряжение низкого уровня – не более 0,6   В
  • при токе нагрузки до 8 мА
