Новая разработка «Информтест» - мезонинный модуль-генератор квадратурного сигнала.

Дата публикации: 12 Авг 2015

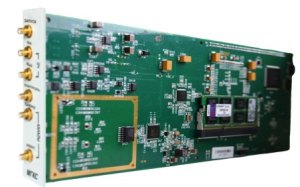

Модуль МГКС является функциональным генератором квадратурного сигнала и выполнен в виде двойного мезонинного модуля. Благодаря универсальному исполнению в виде мезонина, модуль интегрируется как в VXI системы (до двух модулей устанавливаются на носитель мезонинов VXI), так и в системы стандарта LXI (один модуль в носитель мезонинов Мезабокс-1 и до 2-х модулей в новейший MezaBOX-4M).


Базовые технические характеристики

Новый передовой мезонин МГКС позволяет воспроизводить по 2-м синхронным каналам квадратурный сигнал до 250 МГц. Также, МГКС может служить как 2-хканальный генератор сигналов произвольной формы до 250 МГц и функциональный генератор стандартных сигналов до 125 МГц.  МГКС имеет 2 несимметричных выхода I и Q с выходным сопротивлением 50 Ом и позволяет работать на любую нагрузку от 50 Ом. Диапазоны выходных напряжений для квадратурного сигнала (I/Q) ± 1 В, а для сигналов стандартной и произвольной формы ± 10 В.

Конфигурация ЦАП 2-х канальный ЦАП, с синхронной выдачей по обоим каналам
Вертикальное разрешение 16 бит
Максимальная скорость захвата данных 1,2 Гсэмпла/с или
600 Мсэмплов/с на канал
Скорости синхронной выдачи квадратурных последовательностей 600 Мсэмплов/с;
300 Мсэмплов/с;
150 Мсэмплов/с;
75 Мсэмплов/с
Максимальный объем ОЗУ каждого канала 2 Готсчета
(2 147 483 648 отсчетов)
Диапазон установки длины воспроизводимой генератором последовательности От 8 сэмплов до 2 Гсэмплов с шагом 8 сэмплов
Режимы формирования сигналов Постоянное напряжение (DC);
Гармонический сигнал (SIN); Прямоугольные импульсы (IMP);
Треугольные импульсы (TRI);
Пила (SAW);
Шум (NOISE);
Генератор сигналов  произвольной формы по 2-м независимым каналам (AWG);
Генератор квадратурных сигналов (I/Q);

Импортозамещение

В рамках проводимой программы импортозамещения, появление нового мезонина, разработанного специалистами холдинга «Информтест», даёт потребителям новые возможности решения контрольно-измерительных задач. Модуль МГКС, по многим параметрам превосходит аналогичные устаревающие приборы в стандартах VXI и PXIe производства ZTEC (ZT8550), VTI Technology (VM3640A), National Instruments (NI PXIe-5451), а также Teledyne LeCroy (ArbStudio 1104Dи полностью их замещает. Стоимость нового генератора  также существенно ниже зарубежных аналогов. Это обусловлено высоким курсом иностранных валют и санкционными ограничениями, наложенными на большинство компаний-дистрибьютеров импортных модулей.
