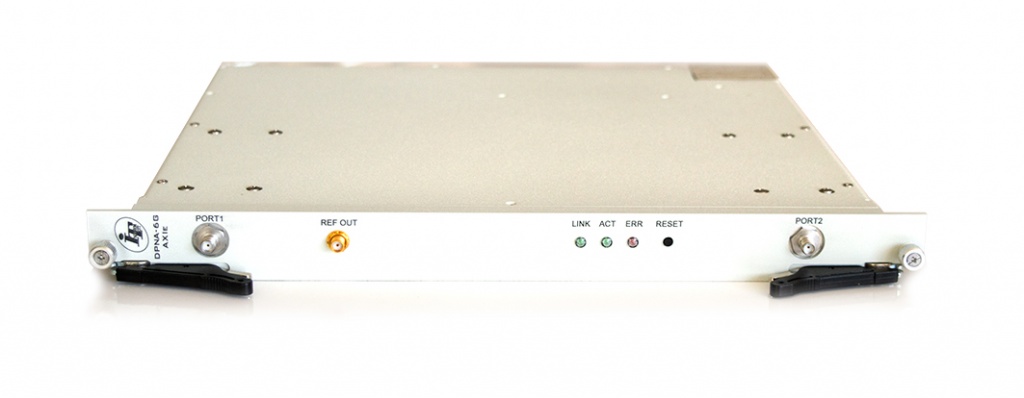

Первый российский прибор, выполненный по стандарту AXIe-1

В режиме измерителя параметров цепей модуль AXI DPNA-6G осуществляет измерение векторных значений параметров цепей по двум портам: коэффициентов передачи (S12, S21) и отражения (S11, S22). При этом, поддерживаются все необходимые типы калибровок: одно- и двухпортовые КЗ, ХХ, согласованная нагрузка, нормализация передачи. Программное обеспечение поддерживает импорт параметров калибровочных мер сторонних производителей.

В режиме измерительного приемника модуль обеспечивает:

• генерацию гармонического сигнала (синтезатор частоты);
• анализатор спектра и уровня мощности в заданной полосе;
• измерение частоты известного сигнала;
• измерение параметров аналоговых модуляций;
• измерение фазового шума

Модульное исполнение в соответствии со стандартом AXIe-1 позволяет достичь компактности при достаточно высоких рабочих параметрах, а использование разъёмов SMA позволяет уменьшить количество применяемой оснастки (переходников и калибровочных мер). Унифицированное программное обеспечение позволяет производить автоматизированную калибровку и поверку основных характеристик прибора.
Перечисленные возможности прибора, характеристики, сопоставимые с отечественными и некоторыми зарубежными изделиями, и возможность программного расширения набора опций позволяют ему занять законное место в решении задач по проверке параметров антенн, линейных активных и пассивных узлов, а также устройств с переносом частоты. Достаточно универсальная аппаратная часть позволяет расширить функционал модуля с помощью программных опций, совместив несколько приборов в одном.
Возможно также масштабирование системы на большее число портов при помощи ВЧ коммутаторов.
